子機RTR501B/502B/503B/505B/507B

型番	測定項目	付属センサ	入力モジュール(別売)
RTR501B/501BL	温度1ch	−	−
RTR502B/502BL	温度1ch	温度センサ TR-5106	−
RTR503B/503BL	温度・湿度 各1ch	温湿度センサ TR-3310	−
RTR505B/505BL	温度熱電対(TC) 温度Pt(Pt1000/Pt100) 電圧(V) 4-20mA パルス(P) 上記のいずれか1ch (入力モジュールとセンサによる)	センサは別途ご準備ください。	熱電対モジュール TCM-3010 Ptモジュール PTM-3010 電圧モジュール VIM-3010 4-20mAモジュール AIM-3010 パルス入力ケーブル PIC-3150
RTR507B/507BL	高精度温度・湿度 各1ch	高精度温湿度センサSHB-3101	−
共通付属品: リチウム電池LS14250またはLS26500 (Lタイプ用), ストラップ (Lタイプ除く), 取扱説明書一式 (保証書含む) ("L"がつく型番の子機には大容量バッテリパックRTR-500B1が付属します。通常タイプの電池寿命に比べて約4倍長持ちします。) ESPEC製品をご利用の場合は型番を読み替えて本ヘルプをご参照ください。ESPEC型番対応表

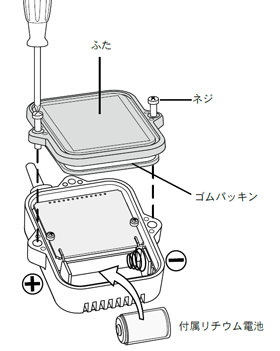

電池セット(交換)

電池を入れると初期設定値または前回設定値で記録を開始します。

工場出荷時の設定値
記録方式	エンドレス
記録間隔	10分
記録開始方法	即時スタート
センサモード	未確定 (RTR505B)

電池交換の時期は子機の液晶画面、警報Eメール、Windowsソフト/スマホアプリ画面、おんどとり Web Storageで確認できます。

子機の防水性能を損なわないように、以下の注意事項を守って電池セット (交換) をしてください。

• 新しい電池をセットして何も表示しない、記録開始しない場合は、電池を外して+/−の向きを確認してください。
• 初めて使用するときは、電池を入れてから記録開始をするまで数秒かかる場合がありますが、異常ではありません。
• 電池の+/−の向きを間違えたり、電池端子をショートさせたりすると子機内に保持している記録データはすべて消失します。
• ケース内部に水などが入らないようにしてください。

リチウム電池について

• リチウム電池LS14250をセットすると、新品であっても電池残量警告マーク ()が10分から60分程度消えないことがあります。電池の特性上、保管時自己放電を防ぐ被膜が形成されるために発生するもので、本体の故障や電池の不良ではありません。
• リチウム電池は20°C以下の環境で保管してください。
• 市販のリチウム電池CR2も使用できますが、低温環境下(0°C以下)・高温環境下(60°C以上)で常時使用される場合、また輸送など振動が多い環境で使用される場合はリチウム電池LS14250をご使用ください。交換にはオプションTR-00P2をお求めください。
• 電池交換をする際、防水機能維持のためにゴムパッキンや乾燥剤も同時に交換してください。市販のリチウム電池CR2を使用する場合でも、メンテナンスセットTR-00P1をお求めください。

低温/高温環境でのご使用について

• 常温環境では十分な電池残量であっても、低温環境では通信できない場合があります。
• 60°C以上の環境では機器内の部品劣化が進みますので、長期のご使用は避けてください。
• 低温環境下では電池電圧が低下し電池寿命が短くなります。また、高温の環境下でも電池寿命は短くなります。
  −20°Cの環境: 常温の約2分の1
  −30°Cの環境: 常温の約3分の1
  60°Cの環境: 常温の約2分の1

付属センサと入力モジュールの取り扱い

付属センサと入力モジュールは、カチッと音がするまで接続ジャックに差し込んでください。

温度センサ TR-5106(RTR502B)

• センサケーブルの先端にサーミスタを内蔵しています。先端部分を曲げる、衝撃を与えるなどの行為はしないでください。
• フッ素樹脂に傷や破れがあると防水性がなくなります。
• 正確な測定のために先端5㎝以上を測定対象物に差し込んでください。
• センサ耐熱温度範囲内で使用してください。
• 延長ケーブルTR-2C30、(ESPEC型番 RTH-3210)(別売)の使用で3mまで延長可能です。

温湿度センサTR-3310 (RTR503B)/高精度温湿度センサSHB-3101 (RTR507B)

• 防水性能はありません。
• 結露・水濡れ・粉塵・埃・腐食性ガス・有機溶剤のない環境で使用し、センサが濡れた場合は、子機からセンサを抜いて早めに水分を拭き、常温乾燥空気中で乾かしてください。
• センサに強い衝撃を与えないでください。精度に影響が出たり故障の原因になったりします。
• 通常の使用条件下でもセンサの感度や精度は徐々に劣化します。開封後1年を目安に交換してください。
• 長期間使用しないときは常温常湿で保管してください。
• 高精度温湿度センサは60°C以上の環境では湿度の経年変化が大きくなることがあります。また−20°C以下の環境では湿度の測定はできません。
• TR-3310にはセンサ部に温度感知シールが貼付しています。薄いピンク (正常) から赤に変色したら1年未満でも新しいセンサに交換してください。

熱電対モジュール TCM-3010

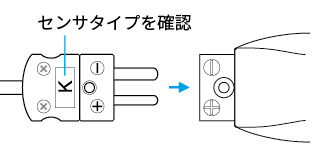

モジュールの記載に合わせ、センサコネクタを差し込みます。センサ接続時にコネクタの極性 (+/−) を合わせてください。

• 40秒に1回程度断線検出しますので、コネクタを外した直後は不確定な温度表示になります。
• 使用するセンサの熱電対タイプ (K, J, T, S) と子機の液晶画面に表示されているセンサタイプが合っていることを確認してください。表示が合っていない場合は、Windowsソフト/スマホアプリからセンサタイプを変更してください。
• 測定範囲はセンサの耐熱温度を保証するものではありません。センサの耐熱温度を確認してください。
• センサが断線している、またはセンサ未接続の場合、子機液晶表示が[Err]になります。
• 別型番の入力モジュール/ケーブルで測定していて、TCM-3010に交換する場合は、接続する前に子機を初期化し、子機登録とセンサ設定をやり直す必要があります。

Ptモジュール PTM-3010

1. 端子台のネジをゆるめます。

2. センサ側のケーブルに付属の保護カバーを通します。

3. 端子台の記載に合わせ端子を差し込み、ネジを締めます。
   4線式センサの場合、Aのリード線1本は未接続で使用します。





• 使用するセンサタイプ (100Ω、1000Ω) と子機の画面に表示しているセンサタイプが合っているか確認してください。合っていない場合はWindowsソフト/スマホアプリから使用するセンサタイプを変更してください。
• リード線は必ず端子台にある表示に合わせて接続し、確実にネジを締めてください。
• 2つのB端子に極性はありません。
• 測定範囲はセンサの耐熱温度を保証するものではありません。センサの耐熱温度を確認してください。
• センサが断線している、またはセンサ未接続の場合、子機の画面に[Err]と表示します。
• 別型番の入力モジュール/ケーブルで測定していて、PTM-3010に交換する場合は、接続する前に子機を初期化し、子機登録とセンサ設定をやり直す必要があります。

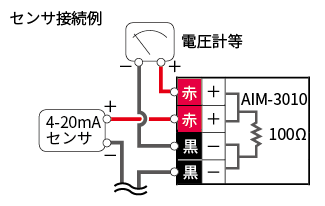

4-20mAモジュール AIM-3010

ドライバなどで、端子台のボタンを押しながら差し込み口に線材を差し込みます。
抜くときも無理に引っ張らず、ボタンを押しながら引き抜いてください。

• 入力電流範囲を超える電流を流さないでください。入力モジュールが発熱・発火する恐れがあります。
• 別型番の入力モジュール/ケーブルで測定していて、AIM-3010に交換する場合は、接続する前に子機を初期化し、子機登録とセンサ設定をやり直す必要があります。

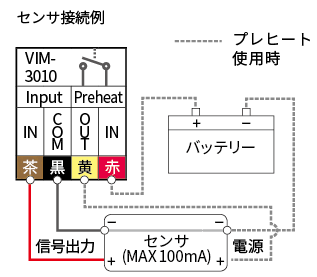

電圧モジュール VIM-3010

ドライバなどで、端子台のボタンを押しながら差し込み口に線材を差し込みます。 抜くときも無理に引っ張らず、ボタンを押しながら引き抜いてください。

• マイナス側の電圧は測定できません。
• リード線を外したら芯線がむき出しの状態になりますので、感電やショートさせないようにご注意ください。
• 信号源の出力インピーダンスが大きいと入力インピーダンスの変化によりゲイン誤差が出ます。
• プレヒートに入力する電圧は20V以下にしてください。20V以上を入れると破損する恐れがあります。
• プレヒート機能を使用しない場合はPreheat INとPreheat OUTに何も接続しないでください。
• プレヒート機能を使用する場合のセンサは、信号出力GND (−) と電源GND (−) が共通である必要があります。
• 通常、データロガーの液晶表示値更新間隔は1～10秒ですが、プレヒート機能を使用するとデータロガーの記録間隔ごとの更新になります。
• 別型番の入力モジュール/ケーブルで測定していて、VIM-3010に交換する場合は子機を初期化し、子機登録とセンサ設定をやり直す必要があります。

パルス入力ケーブル PIC-3150

測定対象に接続するときは、端子の極性（赤+ / 黒−）をご確認のうえ接続してください。

• 別型番の入力モジュールで測定していて、PIC-3150に交換する場合は子機を初期化し、子機登録とセンサ設定をやり直す必要があります。
