警報送信の仕様
警報確認方法、送信内容と条件についてまとめています。
警報確認方法
警報メール
送信先メールアドレスはサーバ側の設定画面で入力します。
ブラウザ画面上での警報表示
- おんどとり Web Storage画面にアラートメッセージを表示します。発生状況は[アラート通知]メニューから確認できます。
- T&D Data Serverで設定したサーバアドレスを、Webブラウザのアドレスバーに入力して開いたモニタリング画面で警報表示を確認できます。 (詳細はT&D Data Serverヘルプをご覧ください。)
スマート端末上でのプッシュ通知、警報一覧
自動送信先がおんどとり Web Storageの場合、スマート端末にT&D Thermoをインストールして設定すると、プッシュ通知で警報を受信することができます。(詳細はT&D Thermoヘルプをご覧ください。)
機器画面での[ALM]表示
TR7A2/Aは、[ALM] マーク点滅で警報発生を確認できます。(TR-7nw/wb/wfは表示しません)
ログ
- おんどとり Web Storageの [アラート通知] メニューから [アラートログ] を開きます。
- T&D Data Server管理画面の [ログモニタ表示] ボタンから開きます。

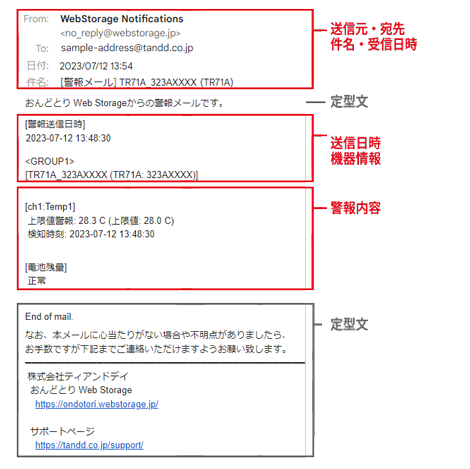

警報メール受信例
おんどとり Web Storage / T&D Data Serverは、機器から警報を受信した際に以下のようなメールを送信します。
| 送信元 | 国内はwebstorage.jp、海外はwebstorage-service.comドメインのメールアドレスです。 警報メールを受信するメールソフト (必要な場合はメールサーバ) にて、上記ドメインからのメールが受信できるように設定してください。 |
| 宛先 | おんどとり Web Storageをご利用の場合、ブラウザからログイン後、アカウント管理画面から設定、追加できます。 T&D Data Serverをご利用の場合、管理画面の [警報メール設定] から設定、追加できます。 |
| 検知時刻 | 警報判定が始まった時刻を指します。 |
| 送信日時・機器情報 | 機器が警報データを作成した日時と機器名です。 |
| 警報内容 | 警報の種類によって変わります。 |
以下は警報内容の例です。
 |

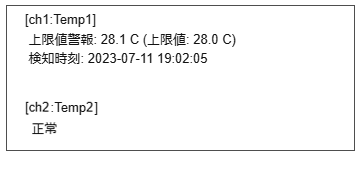

上限値/下限値警報発生 |
 |

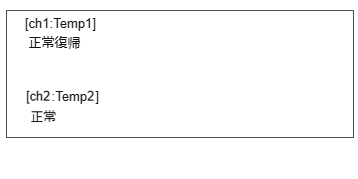

上限値/下限値から正常復帰 |
 |

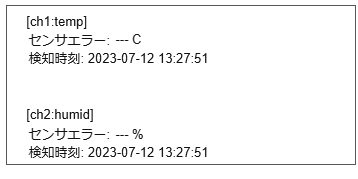

センサ警報 |
 |

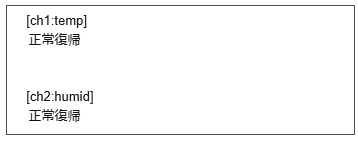

センサ警報から正常復帰 |
 |

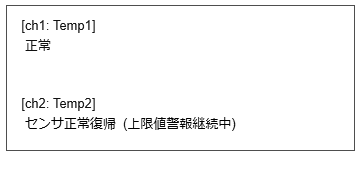

センサ警報から正常復帰 上限値/下限値警報継続中 (TR7A2/A) |
 |
電池残量警報発生中 |
 |
電池残量警報から正常復帰 |
 |

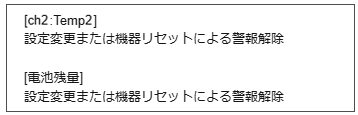

警報解除 (TR7A2/A) |
 |

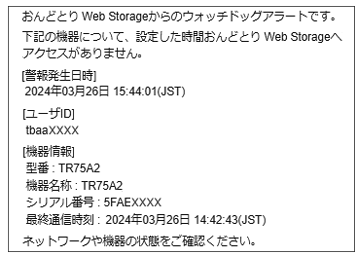

ウォッチドッグアラート※ (1回目) |
 |

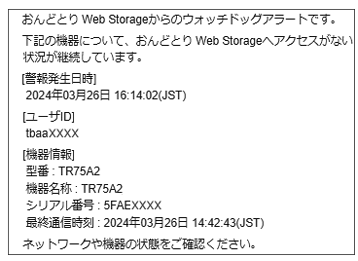

ウォッチドッグアラート※ (2回目) |
 |

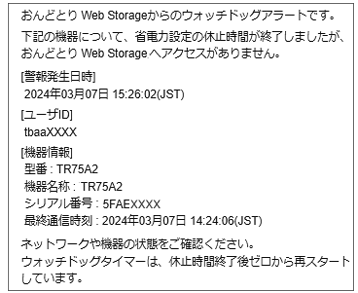

自動送信再開時のウォッチドッグアラート※ (省電力設定しているTR7A2) |
※おんどとり Web Storageの監視機能です。(T&D Data Serverは対応しておりません)
(参照: 本ヘルプ内[おんどとり Web Storageを利用する] - [設定変更] - [ウォッチドッグ設定])
警報の種類と条件(本体)
自動送信設定が有効かつ各警報設定がONの状態で、警報発生時、正常復帰時に送信します。
警報発生と正常復帰の条件
| 警報の種類(本体) | 警報発生の条件 | 正常復帰の条件 |
|---|---|---|
| 上限値/下限値警報 | 設定した上限値/下限値を超えた状態が、警報判定時間以上経過 | 測定値が正常値に戻ったとき ALM表示を消去したとき ※1 |
| センサ警報 | センサ異常 (未接続、断線など) の状態が、警報判定時間以上経過 | センサが正常に戻り、測定可能になったとき |
| 電池警報※2 | 電池残量の低下 | 新品電池をセットしたとき ※3 |
※1：TR7A2/Aに搭載している機能です。ALM表示消去は以下のいずれかを実行します。
| ||
VFCモードでの警報発生と正常復帰の条件
対象機種: TR71A2 / 75A2, TR71A / 75A
| 警報の種類 | 警報発生の条件 | 正常復帰の条件 |
|---|---|---|
| 上限値/下限値警報 | 指定した記録間隔ごとに測定値を記録する時に、設定した上限値/下限値を超えている | ALM表示を消去したとき ※ |
| センサ警報 | 指定した記録間隔ごとに測定値を記録する時に、センサ異常 (未接続、断線など) を検出 | センサが正常に戻り、測定可能になったとき |
| 電池警報 | 電池残量の低下 | 新品電池をセットしたとき |
※ ALM表示消去は、以下のいずれかを実行します。
| ||
警報解除について
TR7A2/Aは警報発生・正常復帰のほか、警報解除を通知する動作を追加しています。
対象機種: TR71A2/72A2/72A2-S/75A2, TR71A/72A/72A-S/75A
(TR71A/72A(-S)はファームウェアVer.1.19以降、TR75AはVer.1.05以降)
警報発生中に、以下のいずれかを実行して警報を解除できます。
- 警報設定の変更
- 記録開始
- 電池切れ等による再起動 (機器リセット)
参考:
本ヘルプ内[本体に関するQ&A] - [Q15: ファームウェアバージョンの確認とアップデートの方法を教えてください]
警報送信に失敗したときの動作
データロガーとサーバ間の警報送信に失敗した場合
無線LAN通信失敗、データロガー電池消耗、T&D Data Serverが停止している(バックアップ中など)
TR7シリーズは次の自動送信のタイミングで、警報を送信します。
サーバが警報Eメール送信に失敗した場合
一時的にメールサーバと通信できない場合など
おんどとり Web Storageに受信済みのデータは、1日程度の間に定期的に再送します。
T&D Data Serverは、送信エラーから10分後に再送信処理を行います (2回まで) 。
機器内に保持できる警報イベント数
TR7A2/A：直近5件 (電池警報は2件) の警報イベントを保持します。
TR-7nw/wb/wf：直近1件の警報イベントを保持します。
動作例：
警報送信失敗中に[上限値警報発生]-[警報状態から復帰]の2つのイベントが発生した場合
TR7A2/Aはどちらも通知しますが、TR-7nw/wb/wfは[正常復帰]のみ通知します。
