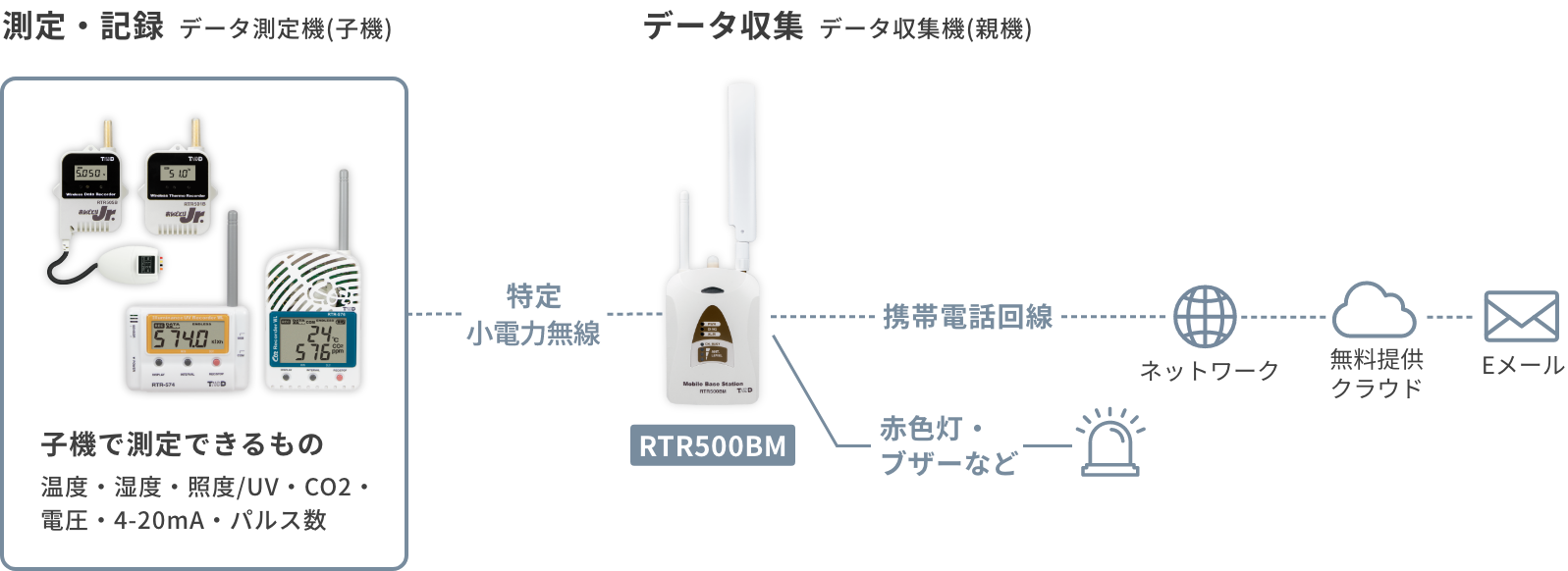

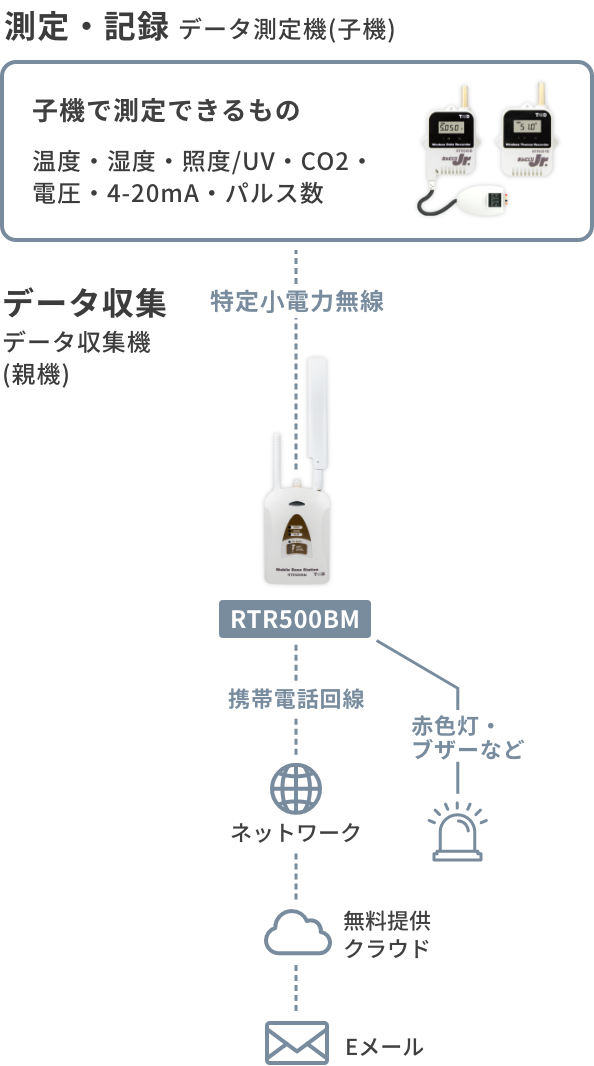

RTR500BMのシステム構成
特定小電力無線を使いロガー(子機)に保存されたデータを自動収集します。モバイル通信(4G)を使ってクラウドとつながり、ネットワークのインフラが整っていない環境であってもデータの自動送信、警報監視機能を使う事ができます。 機器の設定は専用のモバイルアプリ「T&D 500B Utility」から行えます。
RTR500BMの仕様
| 用途 | データ収集 |
|---|---|
| 通信 | 4Gデータ通信、USB通信(設定時のみ)、光通信、特定小電力無線通信、Bluetooth4.2 |
| 警報の確認方法 | 外部接点出力、Eメール、SMS、ソフトウェア |
| 電源 | ACアダプタ AD-05A3、単3アルカリ電池 x 4、外部電源 (BC-0204使用) |
| 本体動作環境 | 温度-10~60℃ 湿度90%RH以下(結露しないこと) |
| 大きさ | H:96mm × W:66mm × D:38.6mm(アンテナ含まず) 固定 (Local) アンテナ長 55mm 付属 (Cellular) アンテナ長 135mm |
| 防水性 | なし |
| 電池寿命 | 約2日間: 電池のみで使用する場合 |
| 付属品 | 単3アルカリ電池 x 4, LTEアンテナ CSR-0011, USB Mini-B 通信ケーブル US-15C, ACアダプタ AD-05A3, 登録コードラベル, 取扱説明書 (保証書付) 一式 |
| 販売価格 | 57,000円 (税込 62,700円) |
RTR500BMの最新情報
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.6)
-
イベント 国際物流総合展2024
-
イベント フードセーフティジャパン2024
RTR500BMの関連ソフトウェア
スマートフォンからRTR500BW/500BMの設定を行うアプリケーションです。
近くではBluetooth通信、遠隔地ではクラウドサービス「おんどとり Web Storage」を介して設定することができます。
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
モバイルベースステーション RTR500BM、RTR-500MBS-Aの設定・データの閲覧などを行うソフトウェアです。
※新機種対応に伴い「RTR-500MBS for Windows」は「RTR500BM for Windows」に変更となりました。(2021年6月)
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
スマートフォン/タブレット端末で利用できる、Webブラウザ上で動作するアプリケーションです。
おんどとり Web Storageに送信された現在値データに簡単にアクセスすることができます。
アジャストメントツールは、測定値を調整するためのソフトウェアです。
標準状態の測定値に対して「1点で調整」もしくは「2点で調整」することで、測定される値を調整することが可能です。
調整を行ったデータロガーは、調整後の測定値を表示、記録します。
電波状況確認ツールは、親機/子機/中継機間の電波強度を自動的に計測し、その結果をCSV形式で保存できるアプリケーションです。
また、周囲の電波使用状況もモニタリングできます。
親機/子機/中継機の設置場所を決める際にご利用ください。
※新機種対応に伴い「電波状況確認ツール(RTR-500)」は「電波状況確認ツール(RTR500B)」に変更となりました。(2022年5月)
本ソフトウェアはモバイルベースステーション「RTR500BM」本体ファームウェアのアップデートプログラムです。
関連オプション
-
詳細を見る
AD-05A3
ACアダプタ
入力 AC 100-240V 出力 DC 5V, 3A 周波数 50/60Hz ケーブル長 1.2m 販売価格 3,500円 (税込 3,850円) RTR500BM、RTR-500MBS-A、RTR-6BD用のACアダプタです。
購入する
RTR500BM、RTR-500MBS-Aは外部バッテリなどの電源で使用されることも多いことからACアダプタは付属していません。付属電池（単3電池×4）でも2日程度は動作しますが、外部電源の使用をお勧めします。RTR-6BDはACアダプタ付属です。
こんな場合にオススメ！
- RTR500BMをAC電源が採れる場所で使用する場合。
- ACアダプタの紛失、故障時の交換用。 -
詳細を見る
SO-TD1
ソフトウェアセット
収録ソフトウェア RTR500BW for Windows
RTR500BM for Windows
RTR500BC for Windows
RTR-600 設定ユーティリティ
TR7 for Windows
CO2 Recorder for Windows
Illuminance UV Recorder for Windows
MCR for Windows
T&D Recorder for Windows
T&D Data Server
T&D Graph販売価格 1,000円(税込 1,100円) 現行製品のWindows用標準ソフトウェアがセットになったオプション DVD-ROMです。
購入する
DVD内のソフトウェアはソフトウェア一覧ページから無償ダウンロードできるソフトウェアと同じものです。
こんな場合にオススメ！
- ソフトウェアのダウンロード環境がなくDVDで入手したい。 -
詳細を見る
AC0101
外部警報接続ケーブル
ケーブル長 1.0m 販売価格 1,000円(税込 1,100円) 外部機器を接続するケーブルです。警報時にブザーや回転灯を連動させることができます。
購入する -
詳細を見る
BC-0204
バッテリ接続用アダプタ
電源の条件 電圧
入力DC 9~38V
出力DC 5V
電流MAX 2Aケーブルの長さ 2.0m 販売価格 4,000円 (税込 4,400円) RTR500BM、RTR500BC用のバッテリから電源供給して使用するためのアダプタです。
購入する -
詳細を見る
CEL-0151
延長アンテナ
アンテナの高さ 88.5mm ケーブルの長さ 1.5m コネクタ RP-SMA 販売価格 3,500円 (税込 3,850円) RTR500BM用の延長アンテナです。付属のアンテナと付け替えて1.5mのケーブル付きアンテナとしてご使用いただけます。
購入する -
詳細を見る
CSR-0011
LTEアンテナ
販売価格 2,300円(税込 2,530円) RTR500BM用のLTEアンテナです。アンテナが紛失・破損した場合にお求めください。
購入する -
詳細を見る
TR-5GK1
壁面アタッチメント
付属品 本体固定用Oリング, 壁面固定用ネジ(x2), 両面テープ 材質 アルミ 販売価格 4,000円 (税込 4,400円) RTR500BM、RTR-500MBS-A用壁面アタッチメントです。
購入する
対象製品に壁面アタッチメントは付属していませんが、卓上などで自立はしますので、置いて設置する場合は必要ありません。
壁面固定用のビス2本、強力タイプの両面テープが付属しています。
こんな場合にオススメ！
- 壁面に固定して設置したい。 -
詳細を見る
US-15C
USB Mini-B 通信ケーブル
ケーブルの長さ 1.5m 販売価格 1,500円(税込 1,650円) USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
購入する
汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
こんな場合にオススメ！
‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用
RTR500Bシリーズ概要
多様な測定項目、多彩なデータ転送方法、高い耐環境性を兼ね備えたこのシリーズは、用途も環境も選ばない。
温度・湿度をはじめ多様な項目に対応したデータロガーと、その測定したデータを無線で収集する事ができる収集機で構成するシリーズです。障害物に強く広範囲に届く特定小電力無線通信を使う事で、様々な環境におけるデータの自動収集・警報監視を実現します。
