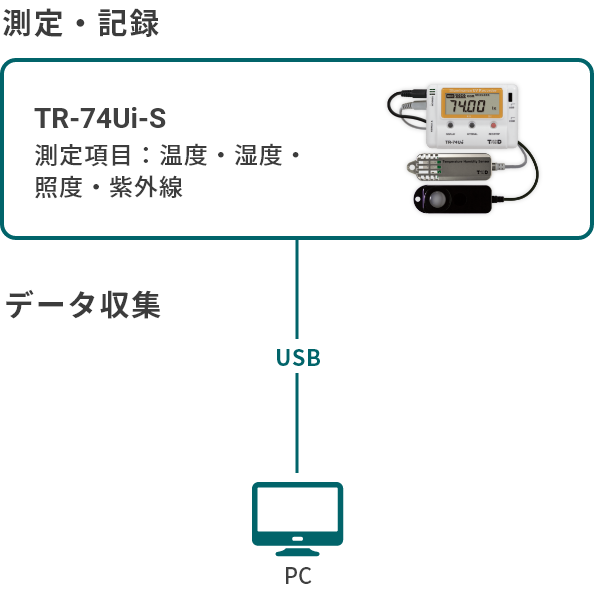

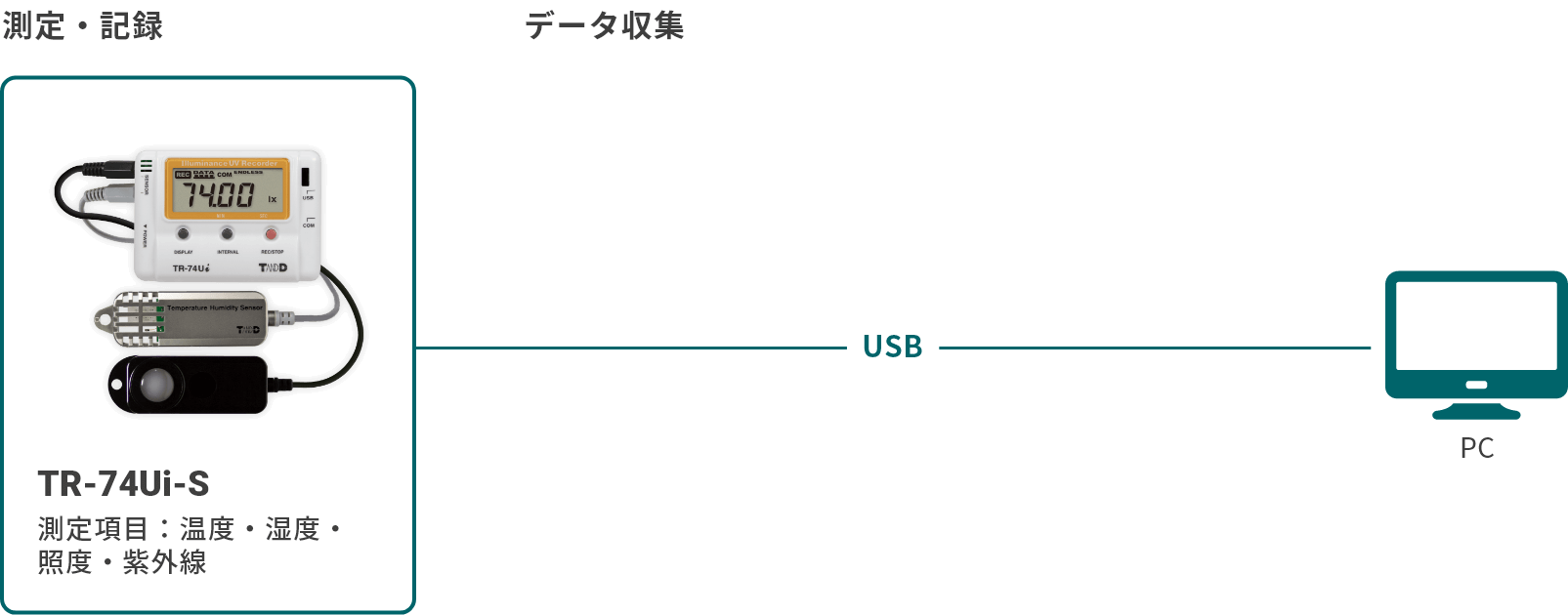

TR-74Ui-Sのシステム構成
TR-74Ui-Ｓは温度・湿度に加え、照度・紫外線を測定することができるデータロガーです。記録したデータはUSB接続でPCに転送し、グラフ表示、解析ができます。
TR-74Ui-Sの仕様
| 測定対象 | 紫外線、照度、温湿度 |
|---|---|
| 測定範囲 | 照度 0~130klx 紫外線 0~30mW/cm2 高精度温湿度 -25~70℃ 0~99%RH (at -20~70℃) |
| 主な精度 | 照度紫外線 ±5% 高精度温湿度 ±0.3℃ ±2.5%RH (at 15~35℃, 30~80%RH) 湿度精度範囲図 |
| 表示 | 測定値、電池寿命警告、その他 |
| データ記録容量 | 8000x4ch |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | USB通信、シリアル通信 |
| 電源 | 単3アルカリx1 |
| 本体動作環境 | 温度-10~60℃ 湿度90 %RH 以下( 結露しないこと) |
| 大きさ | H:55mm × W:78mm × D:18mm |
| 防水性 | なし |
| 電池寿命 | 約6ヶ月 |
| 付属品 | 単3アルカリ電池 (LR6), USB Mini-B 通信ケーブル (US-15C), 照度紫外線センサ (ISA-3151), 温湿度センサ (SHA-3151), 取扱説明書 (保証書付) 一式 |
| 校正 | 温度/湿度のみ対応 |
| 販売価格 | 41,000円(税込 45,100円) |
TR-74Ui-Sの最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.1)
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.6)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.0)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.5)
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.5)
TR-74Ui-Sの関連ソフトウェア
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
本ソフトウェアは、データロガーの設定、データの吸い上げ、グラフ化などを行うソフトウェアです。
本ソフトウェアは、TR-74Uiの設定や、データの吸い上げグラフ化などを行う専用のソフトウェアです。
対象機種・動作環境をよくご確認の上、ご使用ください。
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
関連オプション
-
詳細を見る
SO-TD1
ソフトウェアセット
収録ソフトウェア RTR500BW for Windows
RTR500BM for Windows
RTR500BC for Windows
RTR-600 設定ユーティリティ
TR7 for Windows
CO2 Recorder for Windows
Illuminance UV Recorder for Windows
MCR for Windows
T&D Recorder for Windows
T&D Data Server
T&D Graph販売価格 1,000円(税込 1,100円) 現行製品のWindows用標準ソフトウェアがセットになったオプション DVD-ROMです。
購入する
DVD内のソフトウェアはソフトウェア一覧ページから無償ダウンロードできるソフトウェアと同じものです。
こんな場合にオススメ！
- ソフトウェアのダウンロード環境がなくDVDで入手したい。 -
詳細を見る
ISA-3151
照度・紫外線センサ
測定範囲 照度0~130,000lx
紫外線強度0~30mWm2測定分解能 照度最小0.01lx
紫外線強度最小0.001mW/cm2精度 照度10~100.000lx：±5% at 25°C, 50%RH
紫外線強度0.1~30mW/cm2：±5% at 25°C, 50%RHケーブルの長さ 1.5m ケーブル延長 9.0m 販売価格 13,800円(税込 15,180円) 照度UVセンサです。
購入する
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサ紛失、故障時の交換用。 -
詳細を見る
SHA-3151
高精度版 温湿度センサ
測定範囲 温度/湿度-25~70°C/0~99%RH 測定精度 温度±0.3°C at 10~40°C / ±0.5°C それ以外
湿度±2.5%RH at 15~35°C, 30~80%RH90%応答 約7分 ケーブルの長さ 1.5m 延長できる長さ 9.0m 販売価格 17,000円(税込 18,700円) -
詳細を見る
THA-3001
温湿度センサ
測定範囲 温度/湿度0~55°C/10~95%RH 精度 温度±0.5°C
湿度±5%RH at 25°C, 50%RH90%応答 約7分 延長できる長さ 9.0m 販売価格 7,800円(税込 8,580円) 標準タイプの温湿度センサです。
購入する
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサの紛失、劣化、故障時の交換用。 -
詳細を見る
THA-3151
温湿度センサ
測定範囲 温度/湿度0~55°C/10~95%RH 精度 温度±0.5°C
湿度±5%RH at 25°C, 50%RH90%応答 約7分 ケーブルの長さ 1.5m 延長できる長さ 9.0m 販売価格 8,800円(税込 9,680円) 標準タイプの温湿度センサです。
購入する
3mの延長ケーブルTR-1C30、1mの延長ケーブルTR-5C10を組み合わせて最長9mまで延長して使用することができます。
こんな場合にオススメ！
- 製品付属センサの紛失、劣化、故障時の交換用。
- THA-3001が付属している機種で本体から離れた場所の温湿度を測りたい場合の交換用。 -
詳細を見る
TR-07C
シリアル通信ケーブル
ケーブルの長さ 1.5m 販売価格 4,500円 (税込 4,950円) シリアル(ミニシリアル⇔D-Sub9pin)通信ケーブルです。
こんな場合にオススメ！ - 工場などの製造現場で独自のプログラムを作成して機器と通信したい -
詳細を見る
TR-07K2
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 1,000円(税込 1,100円) データロガー用壁面アタッチメントです。
購入する
対象製品に壁面アタッチメントは付属していませんが、卓上などで自立はしますので、置いて設置する場合は必要ありません。 こんな場合にオススメ！
- 壁面に固定して使用したい場合は必須。 -
詳細を見る
TR-1C30
センサ延長ケーブル
耐熱温度 -25~60℃ 防水性能 なし ケーブルの長さ 3.0m 販売価格 3,000円 (税込 3,300円) TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温度センサ：
TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
温湿度センサ：
THA-3001, THA-3151, SHA-3151
照度紫外線センサ：
ISA-3151 -
詳細を見る
TR-5C10
センサ延長ケーブル
耐熱温度 -25~60℃ 防水性能 なし ケーブルの長さ 1.0m 販売価格 2,500円 (税込 2,750円) TR7シリーズ, TR-7Uiシリーズ用センサ延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温度センサ：
TR-1106, TR-1220, TR-1320, TR-0106, TR-0206, TR-0306, TR-0406, TR-0506, TR-0706
温湿度センサ：
THA-3001, THA-3151, SHA-3151
照度紫外線センサ：
ISA-3151 -
詳細を見る
US-15C
USB Mini-B 通信ケーブル
ケーブルの長さ 1.5m 販売価格 1,500円(税込 1,650円) USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
購入する
汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
こんな場合にオススメ！
‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用
TR-7Uiシリーズ概要
設定、データ収集はパソコンで。
USB接続タイプのデータロガーです。記録データをUSB接続でPCに吸い上げ、専用ソフトウェアでグラフ表示、データ一覧表示が可能です。
