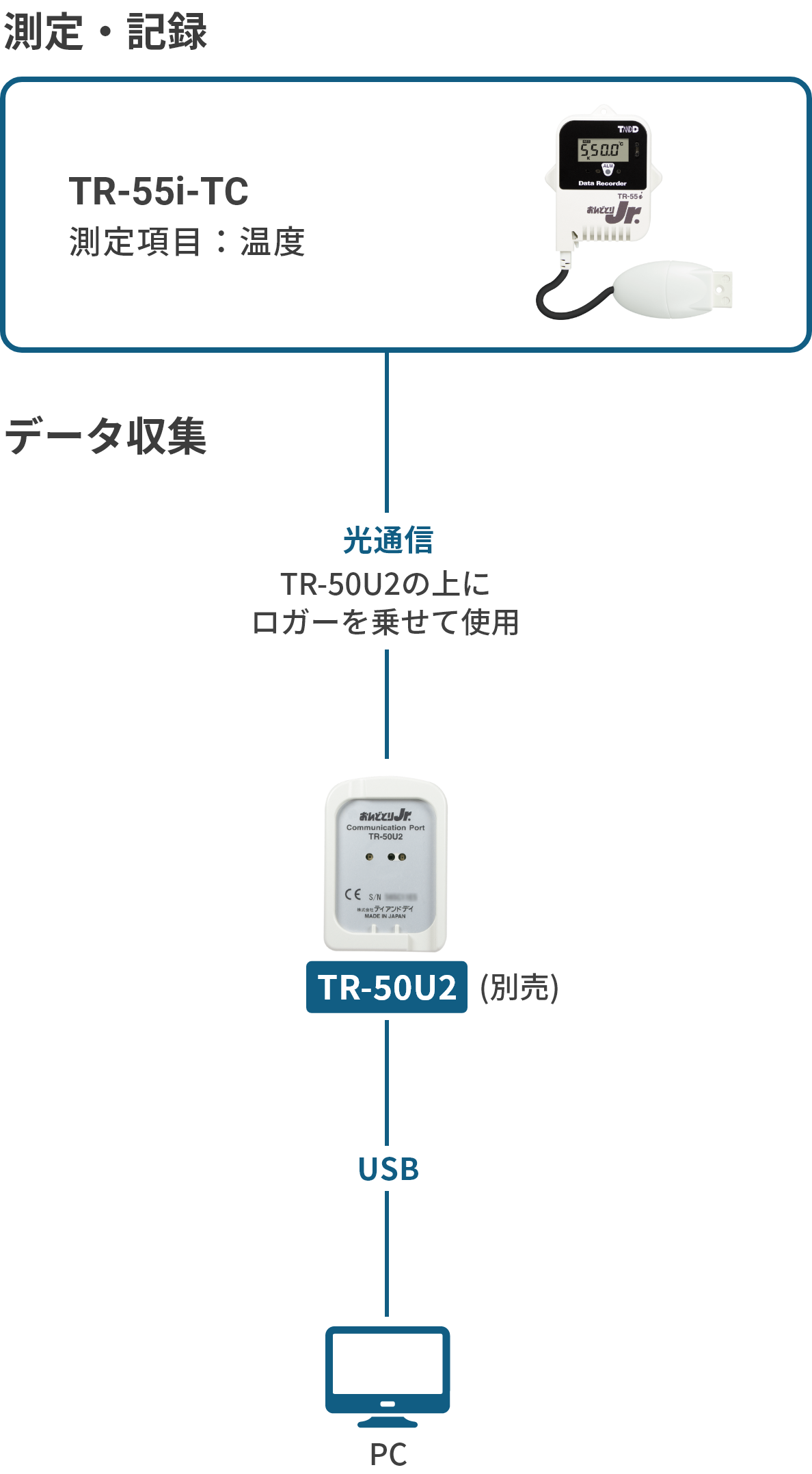

TR-55i-TCのシステム構成
専用収集機TR-50U2を経由してデータをPCへ転送することで、グラフ表示・解析が可能です。
TR-55i-TCの仕様
| 測定対象 | 温度1ch 熱電対 K, J, T, S |
|---|---|
| 測定範囲 | -199~1760℃ |
| 主な精度 | K, J, T: ±(0.3+0.003×t)℃ S: ±(1.0+0.003×t)℃ t=測定温度の絶対値 |
| 表示 | 測定値, 電池寿命警告, その他 |
| データ記録容量 | 16000 |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | 光通信 |
| 警報の確認方法 | 本体液晶画面, 本体LED |
| 電源 | リチウム電池 |
| 本体動作環境 | 温度-40~80℃ |
| 大きさ | H:62mm×W:47mm×D:19mm |
| 防水性 | IP64 |
| 電池寿命 | 約14ヶ月 |
| 付属品 | 入力モジュール(TCM-3010), リチウム電池(LS14250), ストラップ, 保証書/取扱説明書一式 |
| 販売価格 | 24,000円 (税込 26,400円) |
| センサは付属しません。弊社では熱電対センサを取り扱っておりませんので別途ご準備ください。 | |
TR-55i-TCの最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.1)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.0)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.5)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.4)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.3)
TR-55i-TCの関連ソフトウェア
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
本ソフトウェアは、データロガーの設定、データの吸い上げ、グラフ化などを行うソフトウェアです。
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
関連オプション
-
詳細を見る
TCM-3010
熱電対モジュール
対象センサ(別途準備が必要) 熱電対センサ K, J, T, S 動作環境 温度-40~80°C
湿度90%以下 結露しないことセンサ接続部 熱電対センサ用ミニチュアプラグを使用 ケーブルの長さ 52mm ケーブル延長 3.0m 販売価格 8,000円 (税込 8,800円) 熱電対センサ用の入力モジュールです。センサとの接続部は、熱電対用ミニチュアプラグに対応してします。
購入する
こんな場合にオススメ！
- RTR505Bで熱電対センサを使用して温度測定する場合（RTR505Bはモジュール別売）
- TR-55i-TCに付属のモジュールが紛失、故障した場合の交換用。
オプションの延長ケーブルTR-3C30を使用して3m延長して使用することができます。 -
詳細を見る
TC-J01
熱電対センサ用ミニチュアプラグ
使用金属材質 ＋鉄
ーコンスタンタン材質 NYLON66 耐熱温度 200°C 販売価格 2,000円(税込 2,200円) Jタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。
購入する -
詳細を見る
TC-K01
熱電対センサ用ミニチュアプラグ
使用金属材質 ＋クロメル
ーアルメル材質 NYLON66 耐熱温度 200°C 販売価格 2,000円(税込 2,200円) Kタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。
購入する -
詳細を見る
TC-S01
熱電対センサ用ミニチュアプラグ
使用金属材質 ＋銅
ー銅材質 NYLON66 耐熱温度 200°C 販売価格 2,000円(税込 2,200円) Sタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。
購入する -
詳細を見る
TC-T01
熱電対センサ用ミニチュアプラグ
使用金属材質 ＋銅
ーコンスタンタン材質 NYLON66 耐熱温度 200°C 販売価格 2,000円(税込 2,200円) Tタイプの熱電対センサを入力モジュール TCM-3010に接続するためのプラグです。
購入する -
詳細を見る
TR-00P1
メンテナンスセット
付属品 ゴムパッキン, ネジ, 乾燥剤, 両面テープ 販売価格 1,000円(税込 1,100円) TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセットです。
購入する
定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
こんな場合にオススメ！
- 水がかかる場所で使用するなど防水性を維持したい場合。
- 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。 -
詳細を見る
TR-00P2
メンテナンス/電池セット
付属品 リチウム電池 LS14250, メンテナンスセット TR-00P1 販売価格 2,000円(税込 2,200円) TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセット TR-00P1にリチウム電池 TR-00P3がついたセットです。
定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
こんな場合にオススメ！
- 水がかかる場所で使用するなど防水性を維持したい場合。
- 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。本製品に含まれているリチウム電池（LS14250）の模造品が日本国内において多数流通しています。
購入する
模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。 -
詳細を見る
TR-00P3
リチウム電池
付属品 リチウム電池 LS14250 販売価格 1,400円(税込 1,540円) -
詳細を見る
TR-05K3
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 1,500円(税込 1,650円) データロガー用壁面アタッチメントです。
購入する
データロガーの突起部を左右の羽根でしっかり固定できる設計のため、振動の影響で本体が破損してしまうことを防ぐことができます。
壁面固定用のビス2本、強力タイプの両面テープが付属しています。
データロガーに本壁面アタッチメントは付属していませんが、データロガー上部には吊り下げ用の穴があり、付属のストラップ紐で吊り下げて使用することはできます。
こんな場合にオススメ！
・トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
・スタイリッシュに壁面に設置したい。 -
詳細を見る
TR-3C30
センサ延長ケーブル
耐熱温度 -25~60℃ 防水性能 防まつ形生活防水 ケーブルの長さ 3.0m 販売価格 4,000円 (税込 4,400円) RTR505B, RTR507B, TR-55i(各種モジュールタイプ)用センサ・入力モジュール延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温湿度センサ:
SHB-3101
入力モジュール:
TCM-3010, PTM-3010, VIM-3010, AIM-3010, PIC-3150, PMP-3200
DoValve用温度センサ:
TSB-1351
TR-5iシリーズ概要
防水・堅牢ボディで屋外や輸送、マイナス環境下にも設置可能。シンプルなUSB通信。
耐環境性を備え、多様な測定項目に対応したデータロガーとデータ収集機で構成するシリーズです。無線やネットワークは使わず、蓄積したデータを後からUSB通信でPCへ取り込みます。
