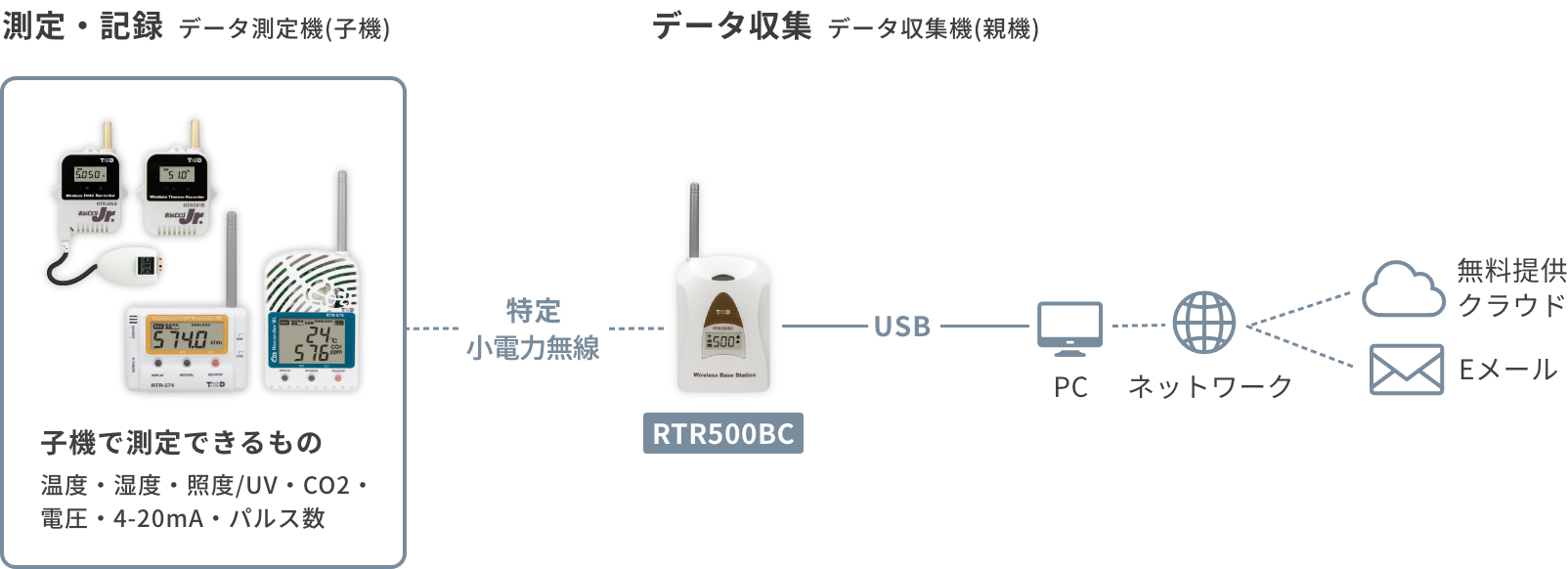

RTR500BCのシステム構成
特定小電力無線を使いロガー(子機)に保存されたデータを自動収集します。PCとUSB接続することでネットワークを介さずともデータの自動収集やモニタリングを行えます。PCを経由することでクラウドへのデータ自動送信、警報メールの送信を行う事もできます。 またRTR500Bシリーズの無線中継機としても機能します。
RTR500BCの仕様
| 用途 | データ収集/中継機 |
|---|---|
| 通信 | USB通信、シリアル通信、光通信、特定小電力無線通信、Bluetooth4.2（中継機設定用） |
| 警報の確認方法 | Eメール、ソフトウェア、ブラウザ |
| 電源 | ACアダプタ AD-06A1、USBバスパワー、単3アルカリ電池 x 2、外部電源 (BC-0204使用) |
| 本体動作環境 | 温度-10~60℃ (外部電源使用時 -30~60℃) 湿度90%RH以下(結露しないこと) |
| 大きさ | H:96mm × W:65.8mm × D:24.4mm(アンテナ含まず) |
| 防水性 | なし |
| 電池寿命 | 中継機の場合: 約6ヶ月 |
| 付属品 | USB Mini-B 通信ケーブル US-15C, 取扱説明書 (保証書付) 一式 |
| 販売価格 | 30,000円 (税込 33,000円) |
RTR500BCの最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.1)
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.6)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.0)
-
イベント 国際物流総合展2024
-
イベント フードセーフティジャパン2024
RTR500BCの関連ソフトウェア
スマートフォンからRTR500BW/500BMの設定を行うアプリケーションです。
近くではBluetooth通信、遠隔地ではクラウドサービス「おんどとり Web Storage」を介して設定することができます。
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
ワイヤレスベースステーション RTR500BC、RTR-500Cの設定・データの閲覧などを行うソフトウェアです。
※新機種対応に伴い「RTR-500C for Windows」は「RTR500BC for Windows」に変更となりました。(2020年9月)
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
スマートフォン/タブレット端末で利用できる、Webブラウザ上で動作するアプリケーションです。
おんどとり Web Storageに送信された現在値データに簡単にアクセスすることができます。
アジャストメントツールは、測定値を調整するためのソフトウェアです。
標準状態の測定値に対して「1点で調整」もしくは「2点で調整」することで、測定される値を調整することが可能です。
調整を行ったデータロガーは、調整後の測定値を表示、記録します。
電波状況確認ツールは、親機/子機/中継機間の電波強度を自動的に計測し、その結果をCSV形式で保存できるアプリケーションです。
また、周囲の電波使用状況もモニタリングできます。
親機/子機/中継機の設置場所を決める際にご利用ください。
※新機種対応に伴い「電波状況確認ツール(RTR-500)」は「電波状況確認ツール(RTR500B)」に変更となりました。(2022年5月)
本ソフトウェアは ワイヤレスベースステーション/中継機 「RTR500BC」 本体ファームウェアのアップデートプログラムです。
関連オプション
-
詳細を見る
AD-0620
外部電源ユニット
付属品 単一アルカリ電池×3 ケーブルの長さ 1.8m 販売価格 7,500円(税込 8,250円) RTR500BCを中継機として利用する際に単一電池3本を電源に使うことができます。
-
詳細を見る
AD-06A1
ACアダプタ
入力 AC100-240V 出力 DC6V, 500mA 周波数 50/60Hz ケーブルの長さ 1.8ｍ 販売価格 3,500円 (税込 3,850円) RTR500BC、RTR-500(RTR-500C/DC/NW/AW)、TR-76Ui、RTR-576用のACアダプタです。RTR500BCを親機として使用する場合は、PCからUSBで給電されるため、ACアダプタは付属していません。RTR500BCを中継機として使用する場合、単3電池×2でも動作しますが、電池交換に手間がかかり、電池残量低下により無線通信が不通になるリスクもありますので、ACアダプタの購入をお勧めします。
購入する
こんな場合にオススメ！
- RTR500BCを中継機として使用したい。
- RTR-500NW/AW、TR-76Ui、RTR-576付属ACアダプタの紛失、故障時の交換用。 -
詳細を見る
SO-TD1
ソフトウェアセット
収録ソフトウェア RTR500BW for Windows
RTR500BM for Windows
RTR500BC for Windows
RTR-600 設定ユーティリティ
TR7 for Windows
CO2 Recorder for Windows
Illuminance UV Recorder for Windows
MCR for Windows
T&D Recorder for Windows
T&D Data Server
T&D Graph販売価格 1,000円(税込 1,100円) 現行製品のWindows用標準ソフトウェアがセットになったオプション DVD-ROMです。
購入する
DVD内のソフトウェアはソフトウェア一覧ページから無償ダウンロードできるソフトウェアと同じものです。
こんな場合にオススメ！
- ソフトウェアのダウンロード環境がなくDVDで入手したい。 -
詳細を見る
AT-50K1
壁面アタッチメント
付属品 本体固定用Oリング, 両面テープ, 壁面固定用ネジ 材質 アルミ 販売価格 3,000円(税込 3,300円) RTR500BC、RTR-500C用壁面アタッチメントです。
購入する
RTR-500C背面上部にはストラップを通す穴がるため、吊るして固定することもできますが、本アタッチメントを使用すれば、無線通信距離を確保しつつ壁面にしっかり固定していただくことができます。無線が飛びやすいように配置された大きめのクッションがポイントです。壁面固定用のビス2本、強力タイプの両面テープが付属しています。
こんな場合にオススメ！
- スタイリッシュに固定したい。
‐ 中継機として設置する際に、無線通信距離を確保したい。 -
詳細を見る
BC-0204
バッテリ接続用アダプタ
電源の条件 電圧
入力DC 9~38V
出力DC 5V
電流MAX 2Aケーブルの長さ 2.0m 販売価格 4,000円 (税込 4,400円) RTR500BM、RTR500BC用のバッテリから電源供給して使用するためのアダプタです。
購入する -
詳細を見る
TR-07C
シリアル通信ケーブル
ケーブルの長さ 1.5m 販売価格 4,500円 (税込 4,950円) シリアル(ミニシリアル⇔D-Sub9pin)通信ケーブルです。
こんな場合にオススメ！ - 工場などの製造現場で独自のプログラムを作成して機器と通信したい -
詳細を見る
US-15C
USB Mini-B 通信ケーブル
ケーブルの長さ 1.5m 販売価格 1,500円(税込 1,650円) USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
購入する
汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
こんな場合にオススメ！
‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用
RTR500Bシリーズ概要
多様な測定項目、多彩なデータ転送方法、高い耐環境性を兼ね備えたこのシリーズは、用途も環境も選ばない。
温度・湿度をはじめ多様な項目に対応したデータロガーと、その測定したデータを無線で収集する事ができる収集機で構成するシリーズです。障害物に強く広範囲に届く特定小電力無線通信を使う事で、様々な環境におけるデータの自動収集・警報監視を実現します。
