RTR-600シリーズ アップデート方法のご案内

WindowsPC用のアプリで、RTR-600シリーズ のアップデート専用アプリケーションです。
以下URLよりアプリをダウンロードしてインストールしてください。

URL https://www.tandd.co.jp/software/rtr601-602-firmware.html

• ・RTR-601/602本体（以下「本体」と記載）の電池残量が少ないとアップデートを行えない場合があります。対象となる本体は必ずフル充電してからアップデートを行ってください。
• ・本体のファームウェアバージョンが2.019以前の場合、保存されている記録データは消去されます。必要に応じて、アップデート前に親機の設定を変更してサーバへデータを送信するか、Windowsアプリケーションからデータ吸い上げを行ってください。
• ・登録情報・設定・品目・作業者・ワークグループテーブルは保持されます。
• ・アップデートによる測定機能や精度への影響はございませんので、校正サービスをご利用のお客様もご安心ください。
• ・アップデートにより時刻がリセットされますが、アップデート完了時にご利用のPCの時間と同期することができます。ご利用のPCの時間が正確かご確認ください。時刻は「RTR-600設定ユーティリティ」から設定することもできます。
• ・1台あたり6分ほどでアップデートは終了します。

本体のボタンを操作することで、現在のファームウェアバージョンを確認することができます。

• ① 本体の電源を入れ、[MENU]ボタンを押してメインメニューを開きます。
• ② 一番下の「子機情報」を選択して[ENT]ボタンを押します。
• ③ 液晶に表示される「ROM Ver」が現在のファームウェアバージョンです。

• 事前にサーバへデータを送信したい人はこちら

  サーバに記録データを送信するには、別のWindowsアプリケーション「RTR500BW for Windows」を利用し親機の設定を変更する必要がございます。
  「RTR500BW for Windows」を利用するには親機をPCとUSB通信で接続する必要がございます。

  • ① 「RTR500BW for Windows」を起動し、親機とPCをUSBケーブルで接続します。
  • ② 画面上部の設定ユーティリティを選択します。
  • ③ USB接続された親機と自動で接続を開始し、設定画面が表示されます。

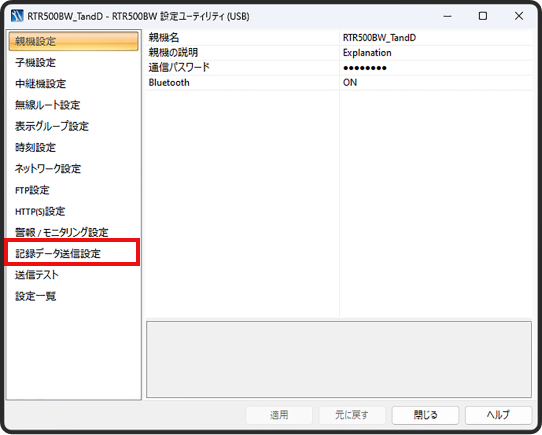

  • ④ 左メニューの下から3番目「記録データ送信設定」を選択します。

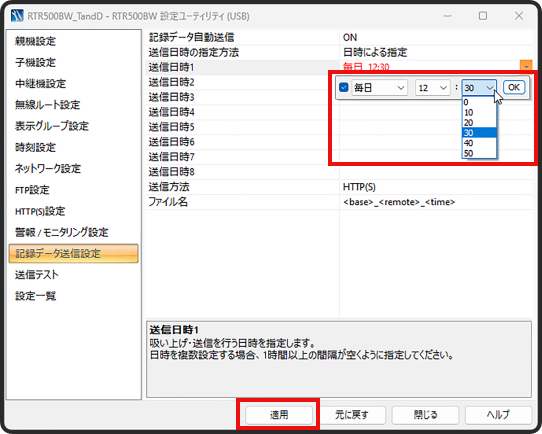

  • ⑤ 記録データ送信設定を任意の設定に変更し、「適用」を選択します。
    例えば「日時による指定」で現在から5分後に設定した場合、5分後に親機は本体の記録データを収集してサーバへ送信します。 *設定可能な値は10分単位ですが、現在時刻から送信予定時刻までの間が短すぎるとデータ送信に失敗する場合があります。2分以上間隔を開けて設定することを推奨しています。
  • ⑥ 必要に応じて、親機の設定を元の運用状態へ戻します。

  • ②
  • ④
  • ⑤
• 事前にWindowsアプリケーションでデータを吸い上げしたい方はこちら

  PCに記録データを吸い上げるには、別のWindowsアプリケーション「RTR-600 設定ユーティリティ」を利用する必要がございます。
  「RTR-600 設定ユーティリティ」を利用するにはバッテリーチャージドッグをPCとUSB通信で接続する必要がございます。

  • ① 「RTR-600 設定ユーティリティ」を起動し、親機とPCをUSBケーブルで接続します。

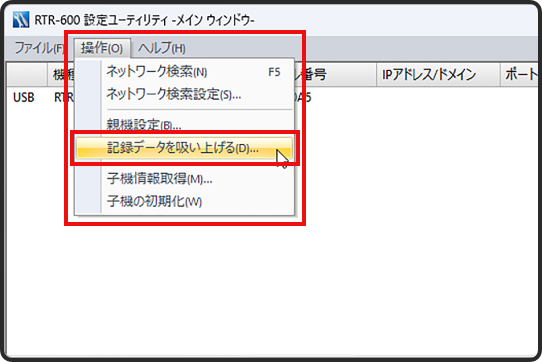

  • ② 「メインウィンドウ」の画面上部「操作」を選択し、上から4番目「記録データを吸い上げる」を選択します。

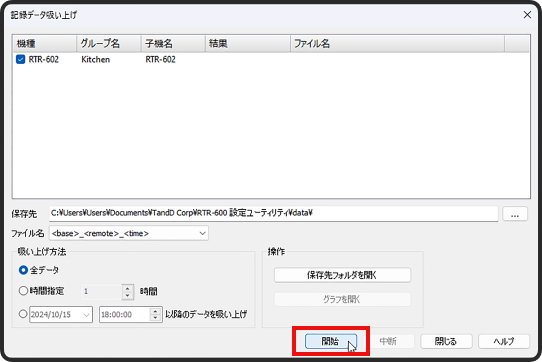

  • ③ データを吸い上げたい本体のチェックボックスをチェックし、画面下部の「開始」を選択します。
  • ④ 親機が特定小電力無線で本体の記録データを吸い上げ、PCに保存します。

  • ②
  • ③
  • ④

バッテリーチャージドッグ(RTR-600BDまたはRTR-6BD)の光通信機能を使い、本体のファームウェアをアップデートします。
※RTR-602はRTR-6BDではご利用いただけません。

• ① 設定ユーティリティなどの弊社アプリケーションを全て終了します。
• ② バッテリーチャージドッグからACアダプタを外します。
• ③ バッテリーチャージドッグをPCとUSBケーブルで接続し、右側の光通信部に本体を載せます。
  アップデート終了まで本体をバッテリーチャージドッグに載せたままにしてください。
• ④ 「RTR-601/602 ファームウェア アップデートプログラム」を起動します。

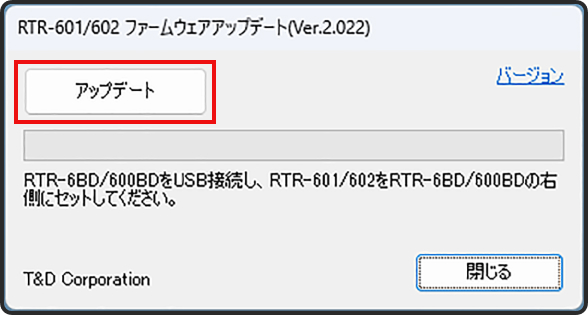

• ⑤ 「アップデート」ボタンをクリックします。
  6分ほどでアップデートは終了します。

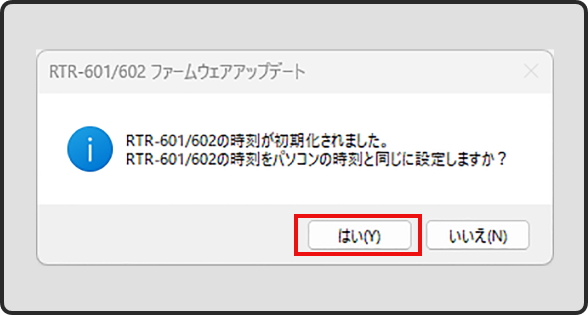

• ⑥ 「RTR-601/602の時刻が初期化されました」と表示されます。本体の時刻をPCと同期する場合は「はい」をクリックします。

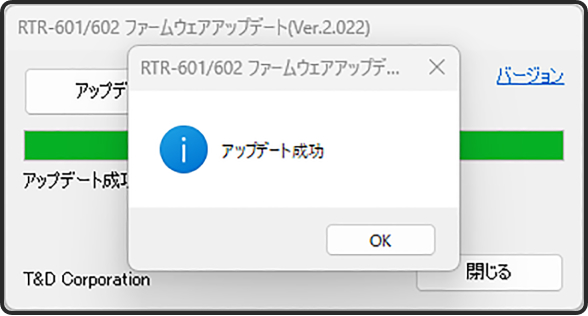

• ⑦ アップデートが正常に終了すると、「アップデート成功」の画面が表示されます。
