記録を開始する
記録間隔、記録モード、記録開始方法などを設定して記録を開始します。
参考
- 機器を選択(複数可)してから設定してください。
- 本体のボタンによる設定変更や記録開始/停止の操作は製品付属の導入ガイドを参照してください。

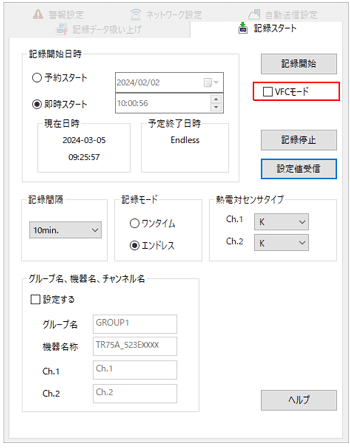

[記録スタート]タブ
注意
新たに記録を開始すると本体内の記録データはすべて消失します。
| [記録開始]ボタン | 設定を確定して記録開始します。
|
|---|---|
| [記録停止]ボタン | 記録を停止します。機器画面の[REC]マークは非表示になります。
|
| [設定値受信]ボタン | 本体から設定情報を取得します。 |
| VFCモード (TR71A/75A) |
チェックを入れるとVFCモードになります。 (参照: 困ったときは - [本体に関するFAQ] - [Q1: VFCモードとはなんですか？) |
| 記録開始日時 | 予約スタート: [記録開始]ボタンをクリックすると記録待機状態になります。機器画面に[REC]マークが点滅します。 即時スタート: [記録開始]ボタンをクリックすると記録を開始します。機器画面に[REC]マークが点灯します。
|
| 記録間隔 | 1, 2, 5, 10, 15, 20, 30秒. 1, 2, 5, 10, 15, 20, 30, 60分 参考: 記録間隔と記録データ数が容量に到達するまでの期間
|
| 記録モード | ワンタイム: 記録データ数が容量に到達すると記録を停止します。 エンドレス: 記録データ数が容量を超えると古いデータから上書きして記録を続けます。
|
| センサタイプ (TR75A/wb/wf/nw) |
熱電対のセンサタイプ (K, J, T, E, S, R) を指定します。
|
| グループ名・機器名・ チャンネル名 |
変更する場合はチェックを入れます。機器名を表示していないときは[設定値受信]ボタンをクリックしてください。
|
記録間隔と記録データ数が容量に到達するまでの期間
| 期間 | ||
|---|---|---|
| 記録間隔 | TR7A | TR-7wb/nw/wf |
| 1秒 | 8時間20分 | 2時間13分 |
| 2秒 | 16時間40分 | 4時間26分 |
| 5秒 | 1日17時間40分 | 11時間06分 |
| 10秒 | 3日11時間20分 | 22時間13分 |
| 15秒 | 5日5時間 | 1日9時間20分 |
| 20秒 | 6日22時間40分 | 1日20時間26分 |
| 30秒 | 10日10時間 | 2日18時間40分 |
| 1分 | 20日20時間 | 5日13時間20分 |
| 2分 | 41日16時間 | 11日2時間40分 |
| 5分 | 104日4時間 | 27日18時間40分 |
| 10分 | 208日8時間 | 55日13時間20分 |
| 15分 | 312日12時間 | 83日8時間00分 |
| 20分 | 416日16時間 | 111日2時間40分 |
| 30分 | 625日 | 166日16時間00分 |
| 60分 | 1250日 | 333日8時間00分 |
データ量は機器液晶画面のDATA(■の数)を目安にしてください。
参考
- TR7Aの記録容量: 最大30,000個x2ch (■: 1〜9999個、■■: 10000〜19999個、■■■: 20000〜29999個、■■■■: 30000個)
- TR-7wb/nw/wfの記録容量: 最大8,000個x2ch (■ = 2,000個)
- 電池交換をせずに記録できる期間を示すものではありません。
