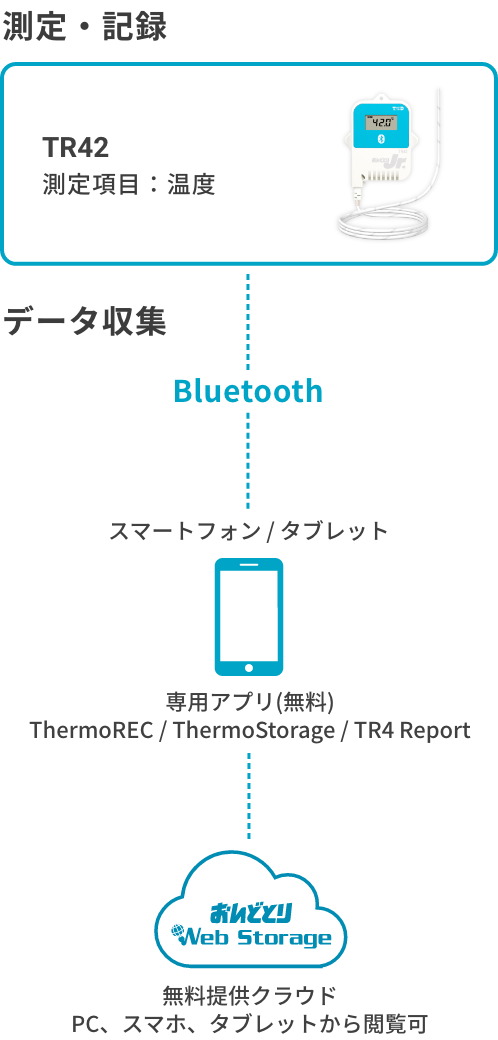

TR42のシステム構成
TR42は外付けセンサで早い応答性を備えた温度のデータロガーです。記録したデータは専用のスマート端末アプリを使って収集し、収集したデータは自動で無料のクラウドサービス「おんどとり Web Storage」へ送信されます。クラウドに送信したデータはPCで解析することもできます。 専用アプリは3つ『複数のデータロガーから一括して記録データを吸い上げる用途に適した「ThermoStorage」、機器設定、データのモニタリング用途向けの「ThermoREC」、PDFレポート作成用の「TR4 Report」』。それぞれ無料で提供しています。
TR42の仕様
| 測定対象 | 温度1ch センサ外付 |
|---|---|
| 測定範囲 | -60~155℃ |
| 主な精度 | 平均±0.3℃ (at -20～80℃) |
| 表示 | 測定値、電池寿命警告、その他 |
| データ記録容量 | 16000 |
| 記録間隔 | 15通り 1秒~60分 |
| 記録モード | エンドレス/ワンタイム |
| 通信 | Bluetooth 4.1 (Bluetooth Low Energy) |
| 警報の確認方法 | ソフトウェア/ブラウザ |
| 電源 | リチウム電池 |
| 本体動作環境 | 温度-40~80℃(無線通信時 -25~80℃) |
| 大きさ | H:62mm × W:47mm × D:19mm |
| 防水性 | IP64 |
| 電池寿命 | 約1ヶ月~1年半 |
| 付属品 | 温度センサ (TR-5106), リチウム電池(LS14250), 登録コードラベル, ストラップ, 取扱説明書 (保証書付) 一式 |
| 販売価格 | 12,800円(税込 14,080円) |
TR42の最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.1)
-
バージョンアップ T&D Tools バージョンアップ (Ver. 1.01.6)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.0)
TR42の関連ソフトウェア
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
T&D ThermoはTR7シリーズ, TR7A/TR-7wb/wfシリーズ, TR4Aシリーズ, TR4シリーズ, おんどとりease TR32Bの設定、記録データ吸い上げ、グラフ表示、PDFレポート出力などを行うスマートフォン/タブレット専用のアプリケーションです。
Bluetooth対応データロガー専用のアプリケーションです。
データのモニタリング、グラフ表示、データロガーの設定を行うベーシックアプリです。
T&Dのデータロガーをより便利に利用するため、様々な機種に対応した統合ソフトウェアです。簡単操作でデータロガーから記録データを吸い上げてパソコン上に保存できます。今後のアップデートにて記録条件や設定機能等の追加も予定しています。
※対応機種追加に伴い「記録データ吸い上げツール」は「T&D Tools」に変更となりました。
TR4Aシリーズ, TR41/42専用のアプリケーションです。
指定した期間の記録データを吸い上げ、グラフを含むPDFレポートを作成するアプリです。
スマートフォン/タブレット端末で利用できる、Webブラウザ上で動作するアプリケーションです。
おんどとり Web Storageに送信された現在値データに簡単にアクセスすることができます。
Bluetooth対応データロガー専用のアプリケーションです。
複数のデータロガーから一括で記録データを収集して、おんどとり Web Storageへ送信するアプリです。
関連オプション
-
詳細を見る
RTR-05B2
大容量バッテリパック用電池セット
パッケージ内容 リチウム電池 LS26500, ゴムパッキン, シリカゲル, 両面テープ, ネジ 販売価格 4,500円 (税込 4,950円) -
詳細を見る
RTR-500A2
外部電源アダプタ
付属品 ACアダプタAD-06A1, ケース, ケース用ネジ(x2), ケース用ゴムパッキン, ACアダプタ用Oリング 販売価格 7,000円 (税込 7,700円) TR42A,RTR500Bシリーズデータロガーの外部給電を実現するセットです。データロガーの裏蓋を取り外し、付属電池の代わりに本電源ユニットを取り付けることで、ACアダプタから電源供給できます。バックアップ用としてトリクル充電式のニッケル水素蓄電池を内蔵し、停電時も4日間データ保持可能です。
購入する
こんな場合にオススメ！
‐ 電池交換の手間を省きたい。
- 電池が切れてデータが消えてしまうのが心配。
- 記録間隔10秒未満、送信間隔1分など間隔が短い場合 -
詳細を見る
RTR-500B1
大容量バッテリパック(Lタイプ)
付属品 リチウム電池 LS26500, ケース, メンテナンスセット TR-00P1 販売価格 7,000円 (税込 7,700円) TR41A/42A/43A, RTR500Bシリーズデータロガーの大容量バッテリパックです。データロガーの裏蓋を取り外し、付属電池の代わりに本バッテリパックを取り付けることで、通常タイプの電池（1/2AAサイズ）を使用した場合の4倍以上の電池寿命が期待できます。データロガー本体購入時にLタイプのご指定で購入いただくと、本バッテリパックが付属します。
こんな場合にオススメ！
- 通常タイプの電池（1/2AAサイズ）で使用しているが、大容量電池（Cサイズ）を使用して電池交換の手間を減らしたい。本製品に含まれているリチウム電池（LS26500）の模造品が日本国内において多数流通しています。
購入する
模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。 -
詳細を見る
TR-00P1
メンテナンスセット
付属品 ゴムパッキン, ネジ, 乾燥剤, 両面テープ 販売価格 1,000円(税込 1,100円) TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセットです。
購入する
定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
こんな場合にオススメ！
- 水がかかる場所で使用するなど防水性を維持したい場合。
- 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。 -
詳細を見る
TR-00P2
メンテナンス/電池セット
付属品 リチウム電池 LS14250, メンテナンスセット TR-00P1 販売価格 2,000円(税込 2,200円) TR41A/42A/43A,TR-5i,RTR500Bシリーズデータロガーのメンテナンスセット TR-00P1にリチウム電池 TR-00P3がついたセットです。
定期的にパッキンや内部シリカゲルを交換することで防水性の維持、内部結露の防止に役立ちます。
こんな場合にオススメ！
- 水がかかる場所で使用するなど防水性を維持したい場合。
- 冷蔵、冷凍庫と室温環境を行き来するなど、寒暖の差が激しい環境で使用する場合。本製品に含まれているリチウム電池（LS14250）の模造品が日本国内において多数流通しています。
購入する
模造品の使用によりデータ消失などの問題が発生する恐れがあります。詳細はこちらをご覧ください。 -
詳細を見る
TR-00P3
リチウム電池
付属品 リチウム電池 LS14250 販売価格 1,400円(税込 1,540円) -
詳細を見る
TR-05K3
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 1,500円(税込 1,650円) データロガー用壁面アタッチメントです。
購入する
データロガーの突起部を左右の羽根でしっかり固定できる設計のため、振動の影響で本体が破損してしまうことを防ぐことができます。
壁面固定用のビス2本、強力タイプの両面テープが付属しています。
データロガーに本壁面アタッチメントは付属していませんが、データロガー上部には吊り下げ用の穴があり、付属のストラップ紐で吊り下げて使用することはできます。
こんな場合にオススメ！
・トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
・スタイリッシュに壁面に設置したい。 -
詳細を見る
TR-05K3L
壁面アタッチメント
付属品 両面テープ, 壁面固定用ネジ 材質 ポリカーボネート 販売価格 2,000円(税込 2,200円) 大容量バッテリパック(RTR-500B1)、外部電源アダプタ(RTR-500A2)を装着したデータロガー用の壁面アタッチメントです。
購入する
対象のデータロガーには本アタッチメントは付属していませんが、データロガー背面上部にビスで固定できる穴があり、アタッチメントが無くても壁かけにはできます。
こんな場合にオススメ！
- トラックなど振動のある場所などでしっかりと壁面に固定して使用したい場合。
- スタイリッシュに壁面に設置したい。 -
詳細を見る
TR-2C30
センサ延長ケーブル
耐熱温度 -25~60°C 防水性能 防まつ形生活防水 ケーブルの長さ 3.0m 販売価格 3,500円 (税込 3,850円) RTR-502B, TR42A, TR-52i用温度センサ延長ケーブルです。
購入する
対応するセンサの一覧はこちら！
温度センサ：
TR-5101, TR-5106, TR-5220, TR-5320, TR-5420, TR-5530 -
詳細を見る
TR-5101
温度センサ
測定範囲 -60~155°C センサ フッ素樹脂被覆ショートセンサ
Φ2.2mm精度 平均±0.3℃ at -20~80℃
平均±0.5℃ at -40~-20℃, 80~110℃
平均±1.0℃ at -60~-40℃, 110~155℃90%応答 空気中 約80秒 ケーブル フッ素樹脂被覆電線45mm ケーブルの長さ 45mm 防水性能 防水 ケーブル延長 3.0m 販売価格 3,600円(税込 3,960円) フッ素樹脂被覆の温度センサです。
購入する
短いため冷凍/冷蔵庫などの狭い空間に設置した場合も邪魔になりません。
こんな場合にオススメ！
- 気温測定時にスッキリと設置したい -
詳細を見る
TR-5106
温度センサ
測定範囲 -60~155°C センサ フッ素樹脂被Φ2.2mm 精度 平均±0.3℃ at -20~80℃
平均±0.5℃ at -40~-20℃, 80~110℃
平均±1.0℃ at -60~-40℃, 110~155℃90%応答 空気中 約80秒
攪拌水中 約7秒ケーブル フッ素樹脂被覆電線0.6m ケーブルの長さ 600mm 防水性能 水中形 ケーブル延長 3.0m 販売価格 3,800円(税込 4,180円) フッ素樹脂被覆の温度センサです。
購入する
TR42、TR-52i、RTR502Bに標準で付属しているセンサです。
防水性が高く、多目的用途で使用いただけます。
こんな場合にオススメ！
- 気温の測定
- 液体（水、塩酸硫酸等の薬品など）、コンクリート養生温度測定
- 表面温度測定（アルミテープ、フッ素樹脂テープなどで物体に貼り付け）
- 製品付属センサ破損時、紛失時の交換用 -
詳細を見る
TR-5220
温度センサ
測定範囲 -60~155°C センサ ステンレス保護管 (SUS316) 185mm/ Φ3.0mm 精度 平均±0.3℃ at -20~80℃
平均±0.5℃ at -40~-20℃, 80~110℃
平均±1.0℃ at -60~-40℃, 110~155℃90%応答 空気中 約150秒
攪拌水中 約7秒ケーブル フッ素樹脂被覆電線2.0m 防水性能 保護管部:水中形 / ケーブル:防浸形 ケーブル延長 3.0m 販売価格 6,000円 (税込 6,600円) ステンレス保護管温度センサです。
購入する
こんな場合にオススメ！
- 30~175mm程度の水中、土中等の温度測定 -
詳細を見る
TR-5320
温度センサ
測定範囲 -60~155°C センサ ステンレス保護管(SUS316) 70mm / Φ2.0mm 精度 平均±0.3℃ at -20~80℃
平均±0.5℃ at -40~-20℃, 80~110℃
平均±1.0℃ at -60~-40℃, 110~155℃90%応答 空気中 約90秒
攪拌水中 約3秒ケーブル フッ素樹脂被覆電線 2.0m 防水性能 保護管部:水中形 / ケーブル:防浸形 ケーブル延長 3.0m 販売価格 6,500円(税込 7,150円) ステンレス保護管温度センサです。
購入する
こんな場合にオススメ！
- 30~60mm程度の水中、土中等の温度測定
- 気温の測定
- 製品付属の温度センサよりもケーブルが長いセンサを使用したい -
詳細を見る
TR-5420
温度センサ(中心温度)
測定範囲 -60~155°C センサ ステンレス保護管 (SUS316) 70mm/ 尖形Φ2.0mm 精度 平均±0.3℃ at -20~80℃
平均±0.5℃ at -40~-20℃, 80~110℃
平均±1.0℃ at -60~-40℃, 110~155℃90%応答 空気中 約90秒
攪拌水中 約3秒ケーブル フッ素樹脂被覆電線2.0m 防水性能 保護管部:水中形 / ケーブル:防浸形 ケーブル延長 3.0m 販売価格 7,500円 (税込 8,250円) ステンレス保護管温度センサです。
購入する
先端尖り形状です。
こんな場合にオススメ！
- 食品等の中心温度測定 -
詳細を見る
TR-5530
温度センサ(水中用)
測定範囲 -60~155°C センサ フッ素樹脂モールド加工のステンレス保護管 (SUS316) 30mm / Φ3.6mm 精度 平均±0.3°C at -20~80°C
平均±0.5°C at -40~-20°C, 80~110°C
平均±1.0°C at -60~-40°C, 110~155°C90%応答 空気中 約150秒
攪拌水中 約15秒ケーブル フッ素樹脂被覆電線 3.0m 防水性能 水中形 ケーブル延長 3.0m 販売価格 12,800円(税込 14,080円) 感温部をステンレス保護管で保護し、さらにフッ素樹脂でモールドすることによりケーブル部から先端までの防水性を高めた温度センサです。
購入する
こんな場合にオススメ！
- 製品付属の温度センサでは対応できない 0.5m～2.9m程度の液中温度測定 -
詳細を見る
TR-5620
温度センサ(極細高感度センサ)
測定範囲 -60~155°C センサ ステンレス保護管(SUS316) 40mm / Φ1.0mm 精度 平均±0.5℃ at -20~60℃
平均±1.0℃ at -60~-20℃, 60~80℃
平均±2.0℃ at 80~155℃90%応答 空気中 約50秒
攪拌水中 約1秒ケーブル フッ素樹脂被覆電線 2.0m 防水性能 保護管部:水中形 / ケーブル:防浸形 ケーブル延長 3.0m 販売価格 11,000円 (税込 12,100円) 感温部を極細に加工した温度センサです。
購入する
こんな場合にオススメ！
- 高い応答性が要求される用途
- 小さな容器内の液温測定など熱容量が小さいセンサが必要な場合
TR4シリーズ概要
小型・防水・堅牢ボディ。スマホでデータ収集・確認。そのままクラウドへ自動送信。
スマート端末の専用アプリを使ってデータ収集・管理するシリーズです。 スマート端末とロガーとの間はBluetooth®️通信でデータ収集を行い、収集したデータはスマート端末の回線を利用して無料クラウドサービス「おんどとり Web Storage」へ送信されます。
