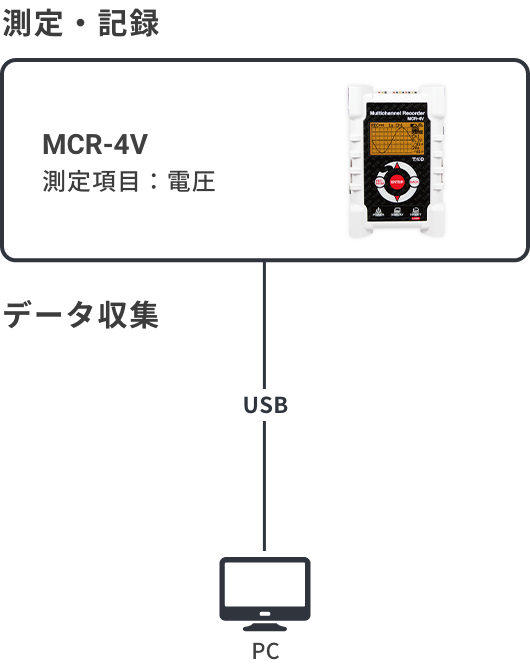

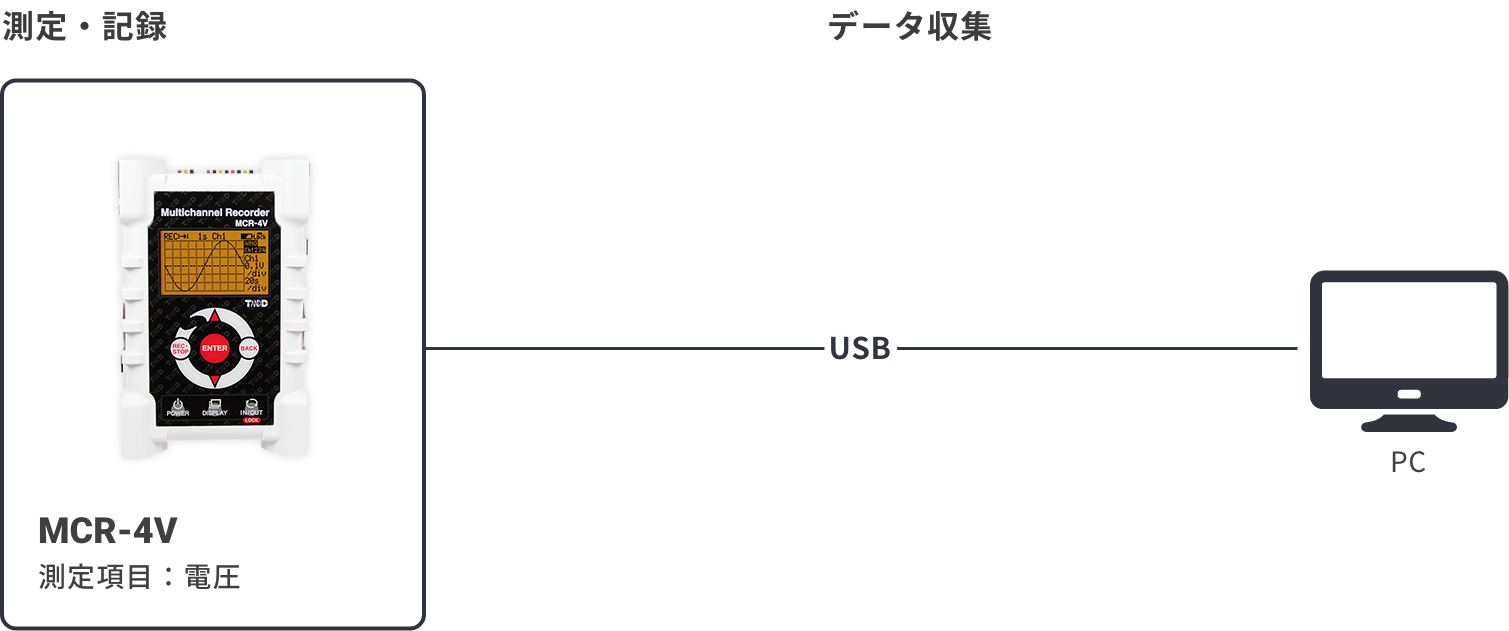

MCR-4Vのシステム構成
MCR-4Vで記録したデータはUSB接続でPCに転送でき、グラフ表示、解析ができます。本体にSDカードを挿入すれば記録容量の拡張や、SDカードからPCへのデータ転送が可能です。 データロガーはMCR-4VとMCR-4TCを自由に組み合わせて4台まで連結することができます。
MCR-4Vの仕様
| 測定対象 | 電圧 4ch |
|---|---|
| 測定レンジ | ±300mV,±1.5V,±6V,±24V,Auto |
| 主な精度 | 50~60 Hz フィルタ ON、かつ測定レンジが以下の場合: ±300 mV: ±(0.3% + 0.06 mV) ±1.5 V : ±(0.3% + 0.3 mV) ±6 V : ±(0.3% + 0.6 mV) ±24 V : ±(0.3% + 2.4 mV) |
| 表示 | 測定値、電池残量、その他 |
| データ記録容量 | 480000 |
| 記録間隔 | 23通り 2ミリ秒～60分 |
| 記録モード | エンドレス/ワンタイム |
| 記録方式 | 瞬時値、平均値、平均Fine |
| 通信 | USB通信 |
| 電源 | 単3アルカリx2、ACアダプタ |
| 本体動作環境 | 温度0 ~ 50 ℃ 湿度90 %RH 以下 (結露しないこと) |
| 大きさ | H:120mm × W:75mm × D:32mm |
| 防水性 | なし |
| 電池寿命 | 約4.5~130日 |
| 付属品 | 単3アルカリ電池 x 2, USB Mini-B 通信ケーブル (US-15C), カードスロットカバー, 取扱説明書 (保証書付) 一式 |
| 販売価格 | 42,000円 (税込 46,200円) |
MCR-4Vの最新情報
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.1)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.19.0)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.5)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.4)
-
バージョンアップ T&D Graph バージョンアップ (Ver. 1.18.3)
MCR-4Vの関連ソフトウェア
データロガーの記録データファイルを複数読み込み・結合・保存およびグラフ表示するソフトウェアです。
表示しているグラフへのコメントやメモの追加といった編集機能もあり、管理分析を効果的に行えるツールです。 → 機能紹介動画
「おんどとり Web Storage」に登録されているデータを直接読み込むことも可能です。
本ソフトウェアは、MCR-4V, MCR-4TCの設定や、データの吸い上げグラフ化などを行う専用のソフトウェアです。
対象機種・動作環境をよくご確認の上、ご使用ください。
本ソフトウェアは電圧データロガーMCR-4V 本体ファームウェアのアップデートプログラムです。
関連オプション
-
詳細を見る
AD-05A2
ACアダプタ USB Mini-Bタイプ
入力 AC 100-240V 出力 DC5V,1A 周波数 50/60Hz ケーブル長 1.5m 販売価格 3,500円 (税込 3,850円) TR7シリーズ, MCRシリーズ用ACアダプタです。
購入する
製品本体は付属電池（単3電池×2）のみで動作するため、ACアダプタは付属していません。
こんな場合にオススメ！
- 電池交換の手間を省きたい。
- 電池が切れてデータが消えてしまうのが心配。
- 記録間隔10秒未満、送信間隔1分など間隔が短い場合。
- 設置環境温度が0℃付近など寒い環境で使用する場合。 -
詳細を見る
SO-TD1
ソフトウェアセット
収録ソフトウェア RTR500BW for Windows
RTR500BM for Windows
RTR500BC for Windows
RTR-600 設定ユーティリティ
TR7 for Windows
CO2 Recorder for Windows
Illuminance UV Recorder for Windows
MCR for Windows
T&D Recorder for Windows
T&D Data Server
T&D Graph販売価格 1,000円(税込 1,100円) 現行製品のWindows用標準ソフトウェアがセットになったオプション DVD-ROMです。
購入する
DVD内のソフトウェアはソフトウェア一覧ページから無償ダウンロードできるソフトウェアと同じものです。
こんな場合にオススメ！
- ソフトウェアのダウンロード環境がなくDVDで入手したい。 -
詳細を見る
US-15C
USB Mini-B 通信ケーブル
ケーブルの長さ 1.5m 販売価格 1,500円(税込 1,650円) USB接続可能なデータロガーやデータ収集機をパソコンに接続するための通信ケーブルです。
購入する
汎用のUSB mini-Bタイプケーブルですので、お持ちの場合は必要ありません。
こんな場合にオススメ！
‐ TR7シリーズをPCとUSBケーブルで接続して、設定、吸い上げなどの操作をしたい場合
‐ その他USB通信可能機種のケーブル紛失時、故障時の交換用
MCR-4シリーズ概要
多様な市販のセンサを接続。高速・高分解能の多チャンネル測定を可能に。
USB接続タイプのデータロガーです。記録データはUSBによる直接通信のほか、SDカード経由でPCに移すことも可能です。また、本体の液晶でもグラフを表示、閲覧できます。
