DoValveの使い方と設置

DoValveとは

DoValveは広範囲 / 大流量用の散水タイマーです。農業用ビニールハウス内、施設屋上・壁面緑化の水やり・大型エアコン室外機冷却・タンク / 水槽への注水などに利用されています。

適用流量、水圧、設置場所の条件、別途ご準備いただく物など、ご利用になる前にご確認ください。
DoValveは制御部 (DOV-BT)とバルブ部 (DOV-25)をセットにして動作します。

本ヘルプではDoValve(制御部とバルブ部を合わせた状態)を"本体"または"機器"と表記している場合があります。

ご利用前の準備

バルブ部と制御部

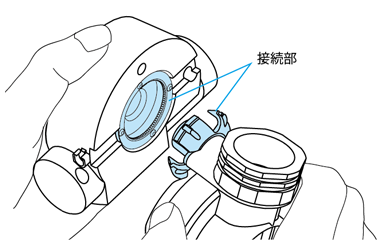

制御部を引っ張るようにしてバルブ部から分離できます。
はめるときは、それぞれの接続部にゴミ、汚れが付着していないことを確認してから、カチンと音がするまで制御部を強めに押し込みます。

注意

接続部に鉄製の工具などを近づけないでください。設定に関係なくバルブ部が動作する恐れがあります。
使用を始めてから制御部を外すときは、散水中でないことを確認してください。

適用水圧と水流量

適用水圧: 0.1～0.7MPa(1～7kgf/cm2)
適用水流量: 1～100L/分

注意

水圧と水流量は適用範囲を超えて使用すると、故障、動作不良の原因になります。

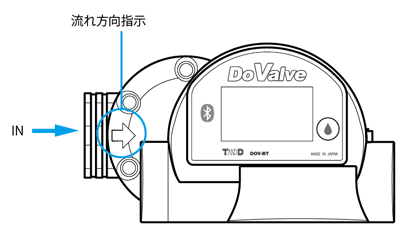

水の流れがバルブ部にある矢印( 流れ方向指示)に沿って流れるように配管してください。逆流は故障の原因になりますので、必要であれば逆止弁などをご利用ください。

電池のセット(交換)

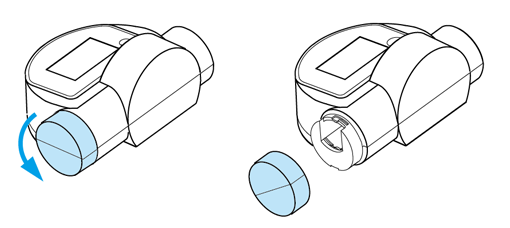

電池フタを回して外します。

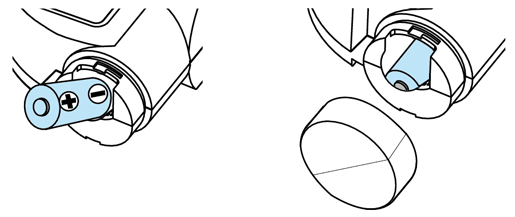

リチウム電池CR123Aを押し込むようにセットします。(プラスが手前)
フタを閉めます。(凸部を合わせる)

注意

＋/－を間違えないよう、正しくセットしてください。
ぬれた手で電池のセットをしないでください。
長期間使用しない場合は本体から電池を外してください。
電池交換、本体再利用の際には使用推奨期限内の新品をセットしてください。
電池を抜いて液晶画面が表示されている間にセットすれば、そのまま動作を継続できます。液晶画面が消えるまで放置すると、タイマー設定、表示名は本体内部に保持しますが、時刻情報や散水ログは消えます。
本体内部の時計はスマートフォンのアプリから通信した際、あるいは無線LAN経由でサーバと通信した際に自動的に設定されます。

電池寿命の目安

		無線LAN通信		無線LAN通信間隔（通信休止設定: 12時間）
		OFF	1日4回	10分	1時間	2時間
バルブ開閉回数/日	4回	1年以上	約8ヶ月	約1ヶ月	約4ヶ月	約6ヶ月
	10回	約10ヶ月	約6ヶ月	約1ヶ月	約4ヶ月	約5ヶ月
	100回	約2ヶ月	約1ヶ月	約0.5ヶ月	約1ヶ月	約1ヶ月

電池寿命は通信回数、バルブ開閉回数、周辺温度、ネットワーク環境、電池性能などにより異なります。

温度センサ TSB-1351

温度センサを接続しない場合は、接続ジャックのゴムキャップは外さずに使用してください。

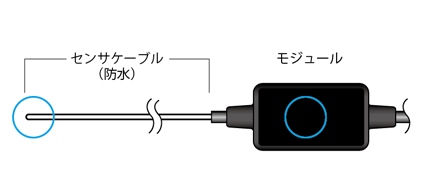

センサケーブルの先端部とモジュール部の2点に温度センサがあります。折り曲げる、カットするといった行為や、強い衝撃を与えないでください。
モジュール部のセンサは応答性が緩やかなため、同じ環境下でも2点の測定値に誤差が生じることがあります。
センサケーブル以外はぬらさないでください。
正確に測定するためには、センサケーブルの先端3cm以上を測定対象物に差し込んだ状態にしてください。

配管と取り付けについて

バルブソケットの取り付け方

バルブソケットは別途ご準備ください。

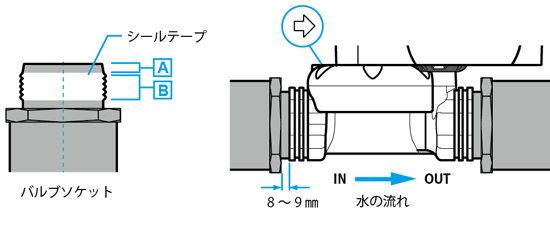

バルブソケットのネジ部にシールテープを3回ほど巻き、ネジ部の首下寸法が8～9mmになるまでバルブ部の口にねじ込みます。(ねじ込み過ぎも破損の原因になります)

口径: 25A
ネジ部寸法: 5mm
15mm
締め付けトルクN・m: 5.9

配管/取り付け時の注意事項

配管時の注意事項

取り付ける前に配管と本体の仕様が合っているか確認してください。
バルブ部にある矢印( 流れ方向指示)と水の流れが合うように配管してください。
縦配管に取り付ける場合は、水の流れが下から上に流れるようにしてください。
バルブ部内にゴミが入る可能性がある場合は、必ずフィルタ等を利用してください(60メッシュ以上推奨)。
金属製ニップルの利用は避けてください。
キャビテーション、ウォーターハンマーが激しい場合、本体や配管を保護するため、ウォーターハンマー防止装置などをバルブ部のIN側に配管するようにしてください。

取り付け時の注意事項

配管の応力がかからないように取り付けてください。
取り付けたら散水テストをして、水漏れや動作の確認をしてください。
氷点下になる時期、場所での使用は避けてください。厳寒期は本体を取り外して保管してください。
湿度の影響で本体内部が結露すると故障の原因になります。温室などで散水する場合、本体は室外に設置するようにしてください。
制御部は防雨形IP33です。取り付け時に水がかかりそうなときは、制御部を外して作業を行ってください。

参考

防雨形IP33と設置場所
制御部の操作パネル面に対し、垂直から左右60度以内からの方向に落下する水滴によって有害な影響を受けない構造で、多少の雨、夜露、朝露程度であれば問題はありませんが、斜め、横方向、あるいは下方向(地面からの跳ね返りなど)からかかる水は制御部の故障原因になります。強い風雨がかからない場所に取り付けることをおすすめします。
