記録データを手動で吸い上げる

無線通信を使用し、子機の記録データをパソコンに吸い上げ、保存します。

  1. RTR500BW 設定ユーティリティを起動し、記録データの吸い上げを行う親機をクリックして選択します。
  2. [操作]メニューから[記録データを吸い上げる]を選択します。
  3. [記録データ吸い上げ]画面が表示されます。
    吸い上げを行う子機にチェックをつけ、吸い上げ設定を行います。

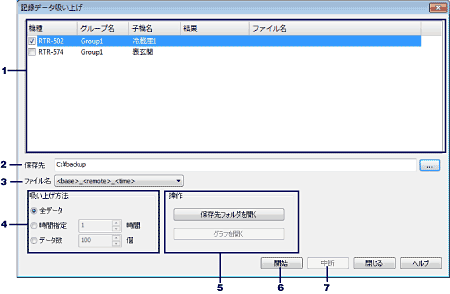

    記録データ吸い上げ画面
    1 子機一覧 現在登録されている子機を一覧で表示します。
    2 保存先 吸い上げた記録データの保存先を指定します。
    3 ファイル名 吸い上げた記録データにつけるファイル名を指定します。
    4 吸い上げ方法 全データ：全記録データを吸い上げます。
    時間指定：最終記録データから指定時間前までの記録データを吸い上げます。
    データ数：最終記録データを含めた指定個数分の記録データを吸い上げます。
    5 操作 保存先フォルダを開く：吸い上げた記録データの保存先フォルダを開きます。
    グラフを開く：記録データの吸い上げ後、子機一覧で選択したデータをグラフで開きます。
    6 [開始]ボタン 記録データの吸い上げを開始します。
    7 [中断]ボタン 記録データの吸い上げを中止します。
  4. 入力が完了したら[開始]ボタンをクリックします。
    記録データの吸い上げ後、子機一覧に通信結果と保存したファイル名が表示されます。
