設定の前にお読みください

設定内容について簡単にご説明します。

親機/子機/中継機について

RTR-500DC for Windowsのアプリケーションおよびヘルプ内では、機器を以下のように記載しています。
これらの機器をパソコンに接続して登録・設定をする前に付属の操作ガイド/取扱説明書をお読みください。

親機

親機として設定したRTR-500DCを指します。
子機が測定した記録データを収集する機器です。モニタリング機能で現在値の取得、警報監視を行います。
子機 子機として登録したデータロガーを指します。
RTR500Bシリーズデータロガー*: RTR501B/502B/503B/505B/507B(Lタイプ含む)
RTR-500シリーズデータロガー: RTR-574/576(Sタイプ含む) (生産終了機種: RTR-501/502/503/507S/505-Pt/505-TC/505-mA/505-V/505-P(Lタイプ含む))
中継機 中継機として登録したRTR500BC*、またはRTR-500C（生産終了機種）を指します。
子機-親機間の無線通信がうまくいかないときや、無線通信距離を延ばしたいときに中継機を設置します。
* Bluetooth®通信対応機種です。

*Bluetooth通信対応機種を子機・中継機としてご利用になるには

ファームウェアとソフトウェアバージョンを最新の状態にしてください。

参考

  • RTR-500DCに登録するとBluetooth通信機能を無効化します。登録から削除し、機器を初期状態に戻すとBluetooth通信機能は有効になります。
  • RTR500Bシリーズの子機は、RTR-500DCの液晶画面上では "B" を表示しません（例：RTR501Bは "RTR501 "と表示）。RTR-500DC Managerでデータ取得・保存をする際はRTR501Bとして認識されます。

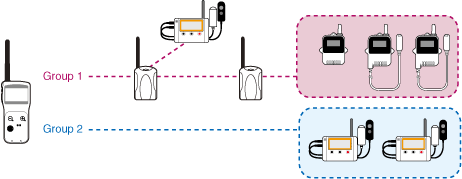

登録イメージ

親機1台に登録可能な数とグループについて

子機：1グループにつき32台(*)まで
中継機：1グループにつき15台まで
グループ数：7グループまで

* RTR505B, RTR-505/574/576は1台につき2台分としてカウントします。
例：
RTR-501 x 10台：「10台」としてカウント
RTR-574 x  5台 ：「10台」としてカウント

グループは一度に通信を行う機器のまとまりで、子機・中継機はいずれかのグループに登録します。RTR-500DC 設定ユーティリティ-[無線ルート設定]メニューから、グループごとの無線ルート設定を行います。

ページの先頭に戻る

登録・設定メニューを開く

  1. RTR-500DC for Windowsをインストールします。
    ダウンロードURL
    www.tandd.co.jp/software/rtr500dcforwin.html
  2. RTR-500DC for Windowsを起動し、ランチャー画面からRTR-500DC 設定ユーティリティをクリックします。
  3. RTR-500DCをパソコンにUSB接続すると設定画面を開きます。

ページの先頭に戻る

ファームウェアの確認とアップデート

ファームウェアバージョンの確認

  1. RTR-500DC for Windowsを起動し、RTR-500DC 設定ユーティリティをクリックします。
  2. [親機設定]メニューを開くと、パソコンにUSB接続しているRTR-500DCのファームウェアバージョンを確認できます。

ファームウェアのアップデート

  1. ランチャー画面の[アップデート情報]をクリックすると、T&Dアップデート確認ツールを起動します。
  2. [アップデート情報取得]ボタンをクリックすると、Windowsアプリと対応機器ファームウェアのバージョンアップ内容/バージョン/日付を表示します。
  3. [RTR-500DC ファームウェアアップデートプログラム]を選択し、[選択したアップデートをダウンロードする]をクリックすると、アップデートダウンロードページ(T&D Webサイト\ソフトウェア\ソフトウェア詳細)をブラウザに表示します。
  4. アップデートプログラムをダウンロードしてインストールすると、パソコンにUSB接続しているRTR-500DCのファームウェアをアップデートします。

ページの先頭に戻る

ソフトウェアバージョンの確認とインストール

ソフトウェアウェアバージョンの確認

RTR-500DC for Windowsを起動し、ランチャー画面で確認できます。

ソフトウェアのインストール

  1. ランチャー画面の[アップデート情報]をクリックすると、T&Dアップデート確認ツールを起動します。
  2. [アップデート情報取得]ボタンをクリックすると、Windowsアプリと対応機器ファームウェアのバージョンアップ内容/バージョン/日付を表示します。
  3. [RTR-500DC for Windows]を選択し、[選択したアップデートをダウンロードする]をクリックすると、ソフトウェアダウンロードページ(T&D Webサイト\ソフトウェア\ソフトウェア詳細)をブラウザに表示します。
  4. ソフトウェアをダウンロードしてインストールします。

ページの先頭に戻る
